轧钢机四列圆锥轴承应用要求

四列圆锥滚子轴承，由于其可以承受较大径、轴向联合载荷，同时和轴在间隙配合的情况下能较稳定的运行，满足了快速拆装的要求，且可以独立使用（可不配置辅助轴承）可直接减少轴承箱体的宽度及轧辊长度等，故此类型轴承备受机械设备厂家的青睐，常选型为轧机的中间辊及工作辊使用。

此类型轴承安装要求较其他径向承载轴承复杂，除必要的公差配合、安装顺序外，更要求相关配合件达到如下相关要求：

一、保持架干涉问题

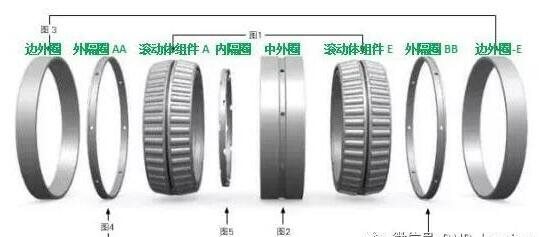

典型的380000型四列圆锥轴承由两个双列滚动体组件（滚动体、保持架、内圈）和一个双外圈及两个单外圈、两个边隔圈、一个内隔圈组成。

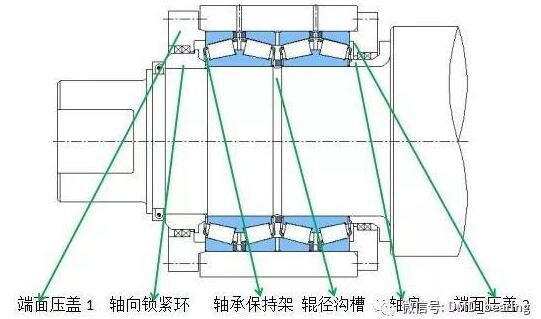

由于结构限制，其保持架往往突出内外圈高度2-7mm（结构及尺寸系列不同，突出高度不同），往往会导致配合件与保持架发生干涉，造成保持架磨损、卡阻、变形等故障、严重时引发轴承在线烧损停机故障。故必须要求配合零件尺寸与保持架配合间距适当。特别是如下位置：

1、端面压盖1伸口与保持架

端面压盖伸口内径与保持架突出部分外径配合处，配合距离不小于3.5mm。

2、轴向锁紧环与保持架

轴向锁紧环外径与保持架突出部分内径配合处，配合距离不小于3.5mm。

3、端面压2盖伸口与保持架

端面压盖2伸口高度与保持架突出外圈高度处高度差配合距离不小于4mm。

二、内圈与轴向压紧环

1、轴承内圈端面与轴向压紧环端面保持0.25-0.45mm轴向间距，减缓内圈端面与压紧环的端面磨损；减缓弯辊倾斜及热膨胀对轴承内圈及轴承受力的有害影响。

2、内圈端面外径与压紧环端面外径值相等或略小（≯3mm），防止内圈磨损压紧环导致的压紧环端面磨损凹陷。

3、轴承内圈端面或压紧环端面开设侧油槽（圆弧槽），增加两端面间的润滑，同样减缓各端面磨损、卷边等问题。

三、内径与轴径

1、内径与轴径配合在可实现快装快卸（冷却时可快装，下机时可快卸）的前提下，保持最小配合间隙，减缓轴径与轴承孔径磨损；减小轴承内圈相对于轴的滑动摩擦。

2、轴对应轴承两内圈端面贴合处开设油槽（圆弧槽）防止内圈倒角及轴承隔圈与轴径面摩擦、拉毛表面。

四、动迷宫环（轴肩）与内圈

1、动迷宫环（轴肩）外径与配合的内圈端面外径值相等或略小（≯3mm），防止内圈磨损动迷宫环（轴肩）导致动迷宫环（轴肩）端面凹陷、卷边等问题。

2、动迷宫环（轴肩）端面或轴承内圈端面开设侧油槽（圆弧槽），增加两端面间的润滑，减缓各端面磨损。

3、动迷宫环（轴肩）外径表面硬度不低于HRC45，与密封圈唇口接触处粗糙度值推荐0.25-0.5um，防止与密封唇口相互磨损、损伤。

五、轴承外圈装配高与端面压盖配合

1、保持外圈装配高与两端盖处于压紧贴合状态，保障轴承的预设游隙，特别是径向载荷较大的工况场合，如：轧钢机支承辊。

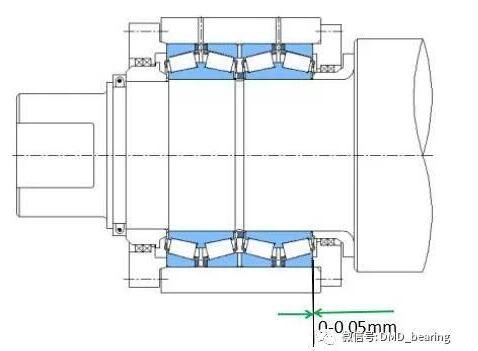

2、更换轴承后必须重新调整外圈装配高与端盖的配合，调整（非弹性调整片）误差压紧或间隙0-0.05mm。
