滚动轴承画法

概述

轴的支承称为轴承，轴承按照其工作时摩擦性质的不同，可分为滚动轴承和滑动轴承两大类。滚动轴承的类型、结构型式、尺寸以及画法等均已标准化，因此，它是一种标准部件。

滚动轴承的构造

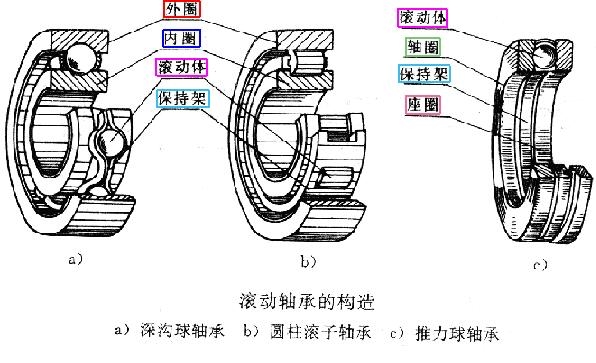

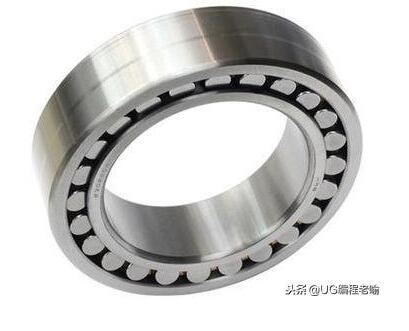

滚动轴承的种类较多，但其结构大致相同，如下图所示分别为深沟球轴承、圆柱滚子轴承和推力球轴承的结构。由图可见，它们都是由外圈、内圈、滚动体和保持架等四个部分组成。其中，滚动体的形状常见的有球、圆柱和圆锥等。

通常，滚动轴承的外圈安装在机座孔中固定不动，内圈则装在轴上与轴一起转动，而滚动体则在内，外圈的滚道之间滚动，形成滚动摩擦。

滚动轴承的分类

滚动轴承按受力情况可分为三类：

（1）向心球轴承，主要承受径向负荷。

（2）推力轴承，主要承受轴向负荷。

（3）向心推力轴承，可同时承受径向和轴向负荷。

滚动轴承的代号

滚动轴承一般是以一组数字表示轴承的结构、类型和内径尺寸，代号规定用七位数字表示，常用的是四位数字，其最后二位数字表示轴承的内径代号；第三位数表示轴承直径系列，即在内径相同时，有各种不同的外径，可查阅有关标准；第四位数表示轴承的类型，例如：“0”表示向心球轴承，“8”表示平底推力球轴承。

右起1、2位数字(内径代号)

00 01 02 03 04~99内径数值(mm)

10 12 15 17 将代号数值乘以5即为内径

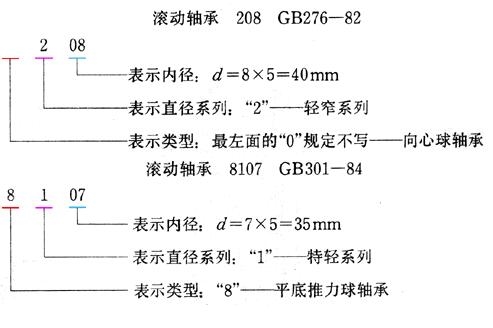

滚动轴承的规定标记

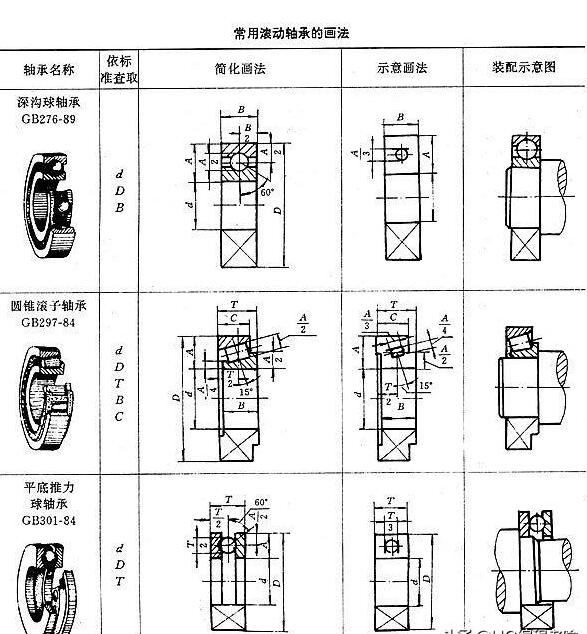

常见滚动轴承的形式、代号及画法
