轴和轴承座公差配合

FAG轴承与轴、轴承座间的配合是由ISO公差以及轴承内孔公差Δdmp和外圈公差ΔDmp决定的。

公差带，ISO公差以公差带的形式来定义。公差带是由它们相对基准线的距离（=公差带位置）和尺寸差（=公差带等级）决定。公差带位置用字母表示（大写字母表示座孔公差，小写字母表示轴公差）。

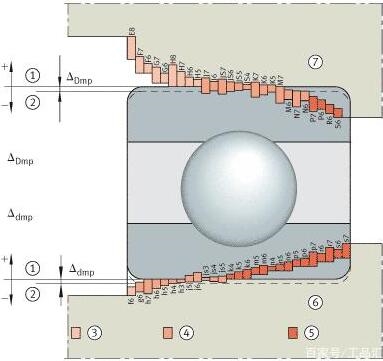

滚动轴承最常用的配合公差的示意图

1，基准线2，公称直径3，松配合4，过渡配合5，过盈配合6，轴径7，轴承座孔

Δdmp，轴承内径公差ΔDmp，轴承外径公差

轴和轴承座孔公差表

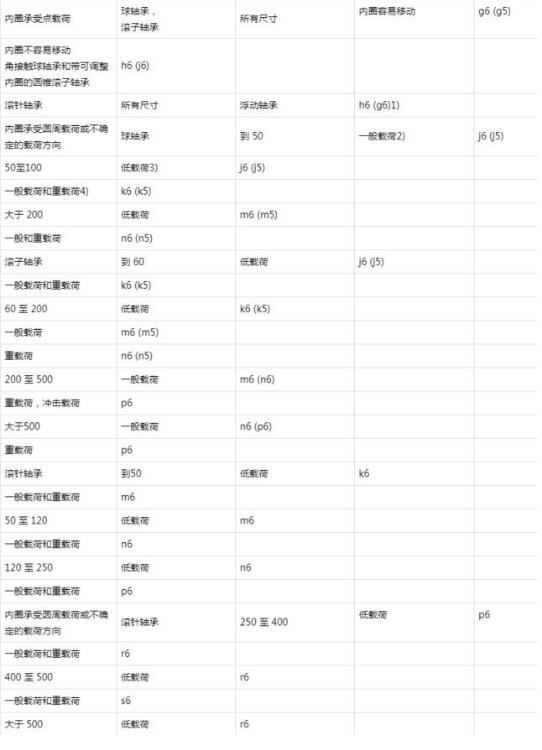

带圆柱孔的向心轴承轴径公差

1）便于安装2）C/P > 103）C/P > 124）C/P > 125）C/P > 10

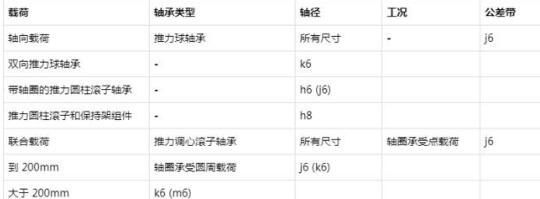

推力轴承轴公差

1）G7用于由灰口铸铁制造的轴承座，如果轴承外径D>250mm且外圈与轴承座的温度差> 10K。2）F7用于灰口铸铁制造的轴承座，如果轴承外径D>250mm且外圈与轴承座的温度差>10K。

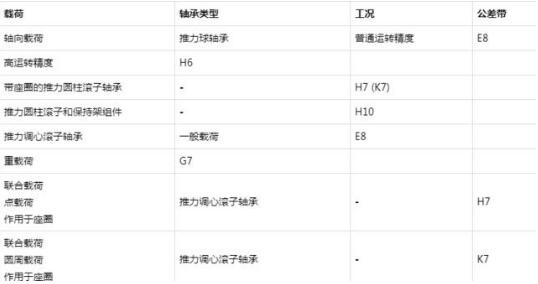

推力轴承 轴承座公差

特殊的应用可能存在偏差，比如涉及到运转精度，运转的平滑程度或工作温度。更高的运转精度需要更小的公差，比如5级公差比6级公差更高。如果在运行过程中FAG轴承内圈温度比轴高，配合会变松而超过允许值。这样就必须选用更紧的配合，例如用m6替代k6。
