直线轴承的使用技巧,轻松简单熟知

一、基本概念:

直线轴承是一种精度高、成本低、摩擦阻力小的直线运动系统。直线轴承是和导向轴组合使用的,利用滚珠的滚动运动实现无限直线运动的直动系统。

由于承载球与轴呈点接触,故使用载荷小。钢球以极小的磨擦阻力旋转,从而能获得高精度的平稳运动

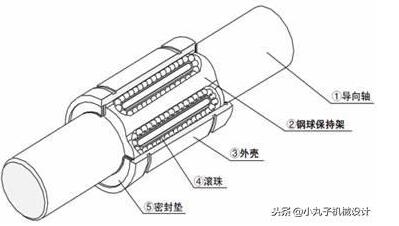

二、结构


直线轴承的使用技巧,轻松简单熟知


三、 工作过程

直线轴承是在外圈之内装有钢球保持架,保持架装有多个滚球,滚珠作无限循环运动。保持架的两端以密封垫挡圈固定,在各钢球受力工作的直线轨道方向上设有缺口窗,此部分是使受载荷的钢球与轴作滚动接触,用非常低的磨擦系数相对移动。

因此直线球轴承为机械设备、自动化设备、节能设备等最合适选用的轴承。

四、分类:

1、按材质分

外壳:不锈钢、轴承钢、铝合金(带座直线轴承);

保持架:有树脂、不锈钢、轴承钢;

表面处理:镀铬、镀镍、表面阳极氧化(直线轴承外固定座)等等;

我司目录收录的直线轴承是外壳轴承钢、内衬树脂保持架,表面没有处理的产品;带座直线轴承是以上普通直线轴承外镶铝合金座。

2、按形状分

开口型、封闭型;

直柱型、单衬型(普通型)、双衬型(加长型);

带法兰单衬型,带法兰双衬型;

两面切割法兰型、中间切割法兰型、四面切割法兰型;

带固定座加高方形(固定座材质铝合金,表面阳极氧化)、带固定座加宽方型等等。

3、按系列分

直线轴承按系列分,分为两大系列即LM和LME系列.

LM系列用于亚洲,东南亚国家,日本,韩国,中国等。

LME系列多用于欧洲,美国,德国,意大利等地区。两大系列结构特点,除尺寸不同,孔径公差不同,其结构大致一样。

例1:LM 203242 UU OP

LM 表示 直线第一系列标准

203242 表示尺寸结构 孔径 外径 长度

UU 表示双密封结构 OP 表示开口型

盘起订货代码 :LMUUOP20

例2:LME 203245 UU AJ

LME 表示 直线第二系列标准

203245 表示尺寸结构 孔径 外径 长度

UU 表示双密封结构 AJ 表示间隙可调

盘起订货代码 :LMUUAJ20

五、使用示例

1、直柱型


直线轴承的使用技巧,轻松简单熟知

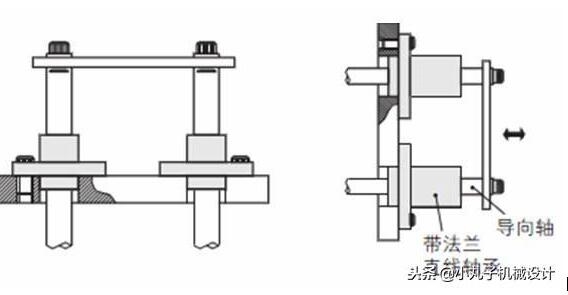

2、带法兰型


直线轴承的使用技巧,轻松简单熟知

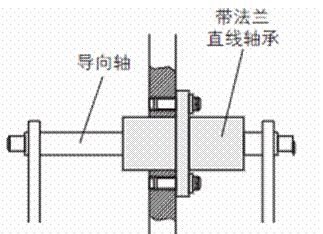

3、嵌入式法兰型(直线轴承需要承受载荷时)


直线轴承的使用技巧,轻松简单熟知


4、中间法兰型(行程变长时,最好使用加长轴承进行支撑)


直线轴承的使用技巧,轻松简单熟知

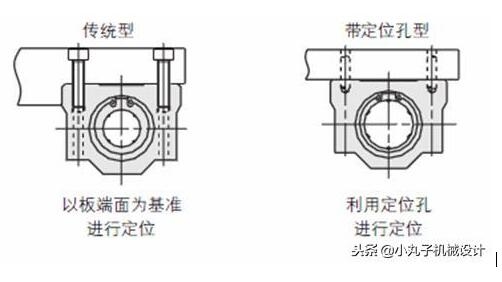

5、带座直线轴承


直线轴承的使用技巧,轻松简单熟知

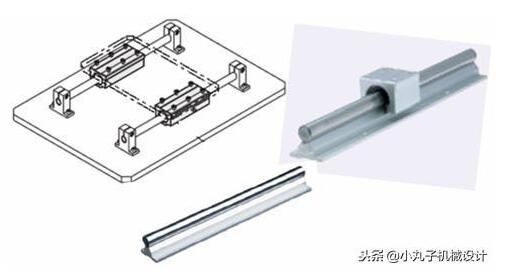

6、带座直线轴承与导向轴用导轨的配合


直线轴承的使用技巧,轻松简单熟知


六、注意事项

1、将导向轴插入直线轴承中时,请对准中心,并慢慢插入,否则会导致滚珠脱落或者保持器变形;


直线轴承的使用技巧,轻松简单熟知

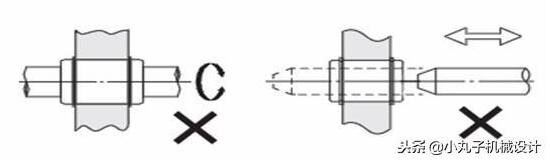

2、直线轴承在结构上不适合旋转运动,如果强行旋转,可能导致意想不到的事故,敬请注意;


直线轴承的使用技巧,轻松简单熟知


3、直线轴承不适合反复插拔。


直线轴承的使用技巧,轻松简单熟知


七、应用场合:

1、与直线轴承配合使用:建议使用g6公差导向轴(普通间隙配合)


直线轴承的使用技巧,轻松简单熟知

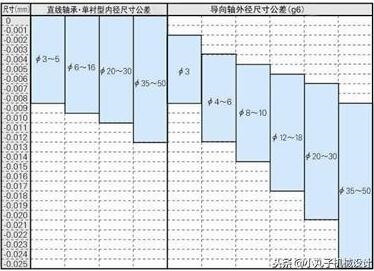

2、 直线轴承与导向轴(g6公差)公差范围


直线轴承的使用技巧,轻松简单熟知


八、润滑

1、脂润滑

直线轴承内部注入防蚀油,若用油脂润滑时,先用煤油或有机溶济清除防蚀油,风干后再添加润滑脂。

2、油润滑

若用油润滑时,不必清除防蚀油.

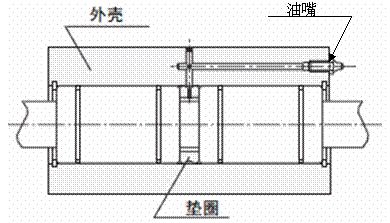

润滑油可从供油管给油,或从轴线轴承外壳的油孔给油。由于密封圈会刮掉润滑油,油润滑不适用无孔的带密封圈轴承。


直线轴承的使用技巧,轻松简单熟知


九、基本额定载荷

1、基本动态额定负载(C)

基本动态额定负载是使一组相同的线性系统在相同的条件下分别行走,其中90%不会因滚动疲劳而产生材料损坏,且以恒定方向行走50×10³时的负载;

2、基本静态额定负载(Co)

基本静态额定负载是使承受最大应力的接触部分上,滚动体的永久变形量与滚动面的永久变形量之和为滚动体直径的0.0001倍所需的静态负载。

十、寿命

1、寿命

额定寿命可以根据基本动态额定负载和施加在直线轴承上的负载,按一下公式求得:


直线轴承的使用技巧,轻松简单熟知



L:额定寿命(km) fH:硬度系数(参照图-1)

C:基本动态额定负载(N) fT:温度系数(参照图-2)

P:作用负载(N) Fc:接触系数(参照表-3)

寿命时间可以通过求出单位时间的行走距离进行计算,行程长度和行程次数恒定时,按以下公式求的:


直线轴承的使用技巧,轻松简单熟知



LN:寿命时间(hr) la:行程长度(m)

L:额定寿命(km) n1:每分钟往返次数(cpm)

2、寿命计算参数表


直线轴承的使用技巧,轻松简单熟知



直线轴承的使用技巧,轻松简单熟知



直线轴承的使用技巧,轻松简单熟知



直线轴承的使用技巧,轻松简单熟知


十一、几个知名品牌的直线轴承

NB——日本

THK——日本

OZAK——日本

SAMICK——韩国

ABBA、SBC、HIWIN、HSK、KBS、CPC、JMC、HIT、THOMSON、TAC、NSK、THK、NSK、NMB、IKO、KURODA、KHK、TSUBAKI、GTR、TPG、SITI等等
