支撑辊轴承滚动体断裂问题讨论

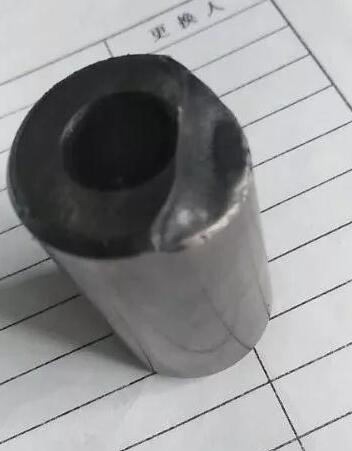

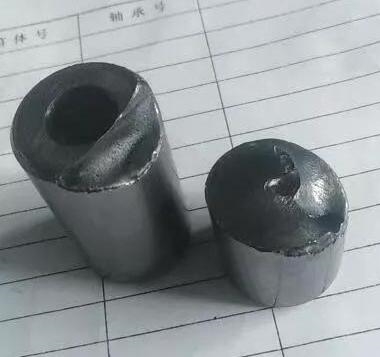

滚动体断裂都是由什么引起的？各位大神，帮忙分析一下，谢谢！小姚：瞬间断裂，轧制负荷有无异常

小姚:什么型号？滚动体尺寸和数量？

回归：负载过大

小鑫：负载过大

岁月：轴承型号是FCD6890250,滚动体直径26mm，长度44mm

明天：坏的第几列

小劳:看着像是有疲劳层呢，做没做晶像

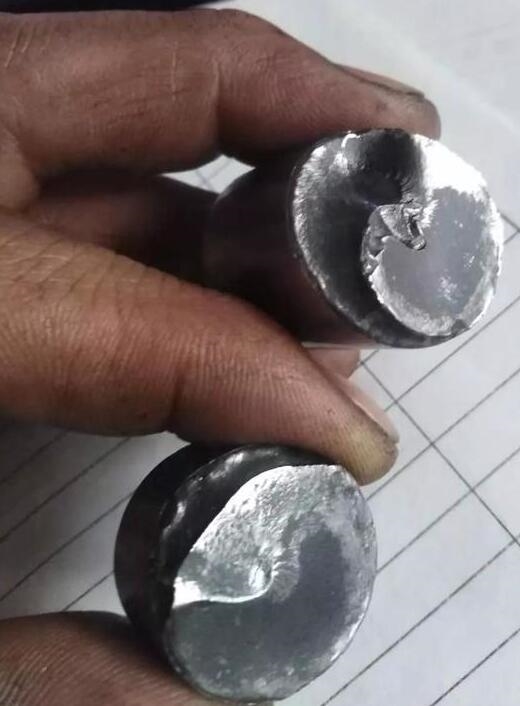

岁月：

小文：润滑不好造成的

岁月：肯定不是润滑问题

小劳：光这么看，我觉得还是疲劳裂纹

岁月：这个是第二列

小劳：也可能材质问题

岁月：我不赞同疲劳裂，如果疲劳的话，外滑道早就坏了。可是现在外滑道啥事都没有

小劳：你这个断的很干脆啊，有条件的话做下晶像对比

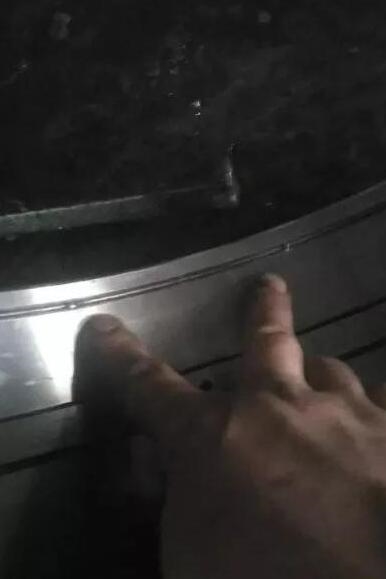

明天：

小鑫：锻造的时候，里面有气孔或者材料存在杂质

明天：看承载区

岁月：请问一下轧盘螺的轴承和轧带钢的轴承在材质上有没有区别呢

明天：工作辊轴承还是支撑辊轴承

岁月：支撑辊

小劳：热轧带钢现在支撑辊很多都是用油膜轴承的

明天：然后看滚动体是否两个端面都磨损严重，还是一面磨损严重

岁月：承载区和正常地方没有啥区别，表面很光滑，断面几乎没有磨损，就是倒角处有压痕

明天：这是短时间损坏吗？保持架如何？

岁月：可能是断了的碎块导致

岁月：这个保持架没有坏也没有变形。最近有好多保持架半边的定距齿都脱落

小鑫：感觉还是材质和锻造技术的问题，空洞太大，碳素，氮素的比例控制不好。自然难以承受过大负荷。

岁月：轴承厂家把轧制盘螺的轴承送错了，送到我们带钢的来了，我怀疑这点

小张：就是轧制盘螺的轴承材质做的跟轧制带钢的轴承材质不同引起的

小吴：你最好跟厂家确认下两种轴承是不是同一材质、同一质量等级的，如果不是，你面临的是批量的问题，如果是，可能是偶然事件，还可以承受
