滚动轴承的轴向固定

滚动轴承的固定方法比较多,今天介绍最常用的方法,毕竟设计时也都是采用最常用的方式。

方法:内圈紧固和外圈紧固

1 内圈紧固方法1:轴用弹性挡圈

滚动轴承的轴向固定

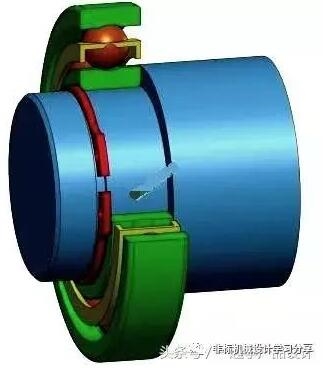

轴用弹性挡圈紧固

轴用弹性挡圈嵌在轴的沟槽内。主要用于深沟球轴承。

2 内圈紧固方法2: 轴端挡圈紧固

滚动轴承的轴向固定

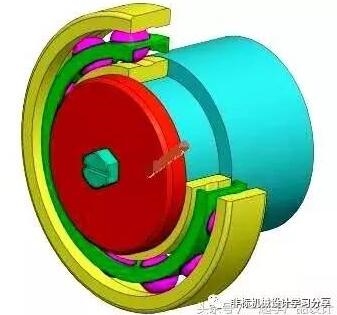

轴端挡圈紧固

用螺钉固定轴端挡圈,可在高速下承受大的轴向载荷。

3 内圈紧固方法3:用圆螺母紧固

滚动轴承的轴向固定,设计参考


圆螺母紧固

主要用于轴承转速高、轴向载荷大的情况。

4 外圈紧固方法1:挡圈轴向紧固

滚动轴承的轴向固定,设计参考


挡圈轴向紧固

用嵌入外壳沟槽内的孔用弹性挡圈紧固,用于向心轴承,当轴向力不大且需减小轴承装置的尺寸时采用。

5 外圈紧固方法2:轴承端盖紧固

滚动轴承的轴向固定

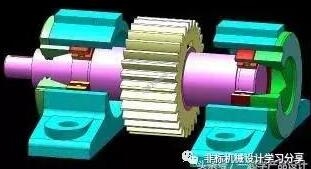

轴承端盖紧固

用于高转速及很大轴向力时的各类向心、推力、和向心推力轴承。
