磨辊是立磨中关键性的研磨部件，而磨辊轴承又是磨辊的核心。磨辊轴承一旦发生故障，就会对立磨的运转性能造成直接的影响。因此，及时检查并修复磨辊轴承故障，确保生产线的正常运转非常重要。

01磨辊的运行和损伤情况分析

1.1 磨辊的运行情况和状态

某水泥厂水泥立磨共有两台，均为四辊立磨，在实际进行运行的过程中，多次出现轴承损伤的情况，维修工期较长，损失严重。曾就四辊运行进行过尝试，想提高磨机的产量，并且让磨辊轴承的损伤情况降低到最小，但是经过多次的尝试，最终都是磨机振动过大。

因此只能采取两辊运行。2016年10月在设备投入运行之后，因为缺乏丰富的经验，并未充分的认识和了解辊子轴承的损伤情况，长时间实施两辊对角进行运行，而将两辊留为备用。

1.2 磨辊的损伤情况

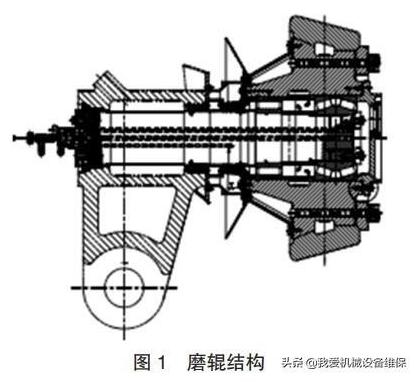

2017年8月份，因为磨辊的端头螺栓部位发生断裂的情况，继而造成磨辊从整体的部位往外脱出将近305mm。详情见磨辊的结构图，如图1所示。

拆下之后，对轴承进行处理和检查的过程中发现，在轴承的内圈滚道上，有明显的规律性压痕痕迹，后来在对辊子从密封处更换的时候，发现轴承均有此种情况的存在。有两盘轴承装于辊子里面。

将轴承打开之后进行检查的过程中，发现在轴承的内圈滚道面上面，圆柱辊也有压痕存在的情况，而且均具有一定的规律性，大部分上每个压痕都有一个滚珠相对应。而压痕和磨损的情况，在双列圆锥轴承的滚珠和滚道面上。

02磨辊轴承故障的特点分析

之前水泥磨辊使用期间，出现有节奏感的“突、突”声，随着磨辊不断加压，这种声音就会随之升高，同时磨机的振动情况也会显著的增大；但如果是在空载辅传开机时，没有这种声音。

对磨辊先后进行多次盘动，发现其灵活性较高，未出现卡滞的情况，同时也对摇臂轴承等分别进行了检查，但是此种情况均没有发现。

03轴承损伤的原因分析

第一，因为长时间采取两辊对角的方式进行运行，两辊作为备用，因此导致两个备用的辊子在磨机里面，长时间的倾斜悬挂（主要是将两个油缸作为支撑）。

而在支撑的过程中，油缸所起到的作用主要是柔性，因此在磨机的振动下，它可以进行有限的浮动，但是长时间的振动，就会在轴承上有冲击压痕的情况存在。

第二，对于物料、水分等，水泥立磨有着非常高的要求，不管任何一项的影响，都会让磨机在运行的过程中出现振动的情况发生，而对于磨辊等设备而言，长时间的振动则会对其产生不良的影响。

第三，在支撑定位上，全部采用的是4条M42的螺栓来对磨辊轴承和辊皮进行固定，此螺栓有着8.8级的强度，在刚开始进行使用的过程中，经常会有断裂的情况发生，导致辊子发生脱落等情况。后来改螺栓的强度为10.9级，此种故障的情况未再出现。

第四，轴承的使用寿命，也会受到轴承油封损坏等方面的影响，在进行使用期间，经常会有油封漏油的情况出现，在密控风机当中并没有将压差变送器安装到其中，中控对于风压的大小根本无法观察，风压如果出现不足的情况，就会出现油封吸入水泥颗粒的情况，对油封的唇口造成破坏，从而造成杂物等的进入，对轴承的使用产生影响。

04针对性的预防措施探讨

第一，针对现阶段四辊存在不可以全部运行的情况，制定了严格的每周辊轮流使用制度。这样可以对轴承的损伤情况降低到最小。

第二，每月检查一次辊子的轴承压板螺栓，避免有断裂的情况发生。与此同时，检查轴承内部润滑油中的杂质，及时了解轴承所使用的情况。

第三，控制密闭风机的风量和风压，在风管上安装压力变送器，实现将风量风压数值往中控传送的目的。同时还需要对油封的使用情况进行定期的检查。

第四，降低磨机的振动，对物料粒度和水分的情况进行切实的控制，同时对磨机的操作参数进行优化。

05轴承的修复措施

如果更换两盘铁姆肯的轴承，费用一共需要20万左右，而且需要将近10万元的维修费用，最重要的是需要返厂进行维修。最终参考有关资料，经过测量轴承外圈等主要的参数，制定了如下修复轴承的方案。

5.1 圆锥滚子轴承的修复措施

在修复圆锥滚子轴承的过程中，采取车磨的方式，只对外圈滚道面上面的压痕进行处理。因为轴承外圈差不多有0.2mm的压痕，滚道面的硬度在里氏9.6，而对于此轴承的使用要求是完全可以进行满足的，并且磨下去外圈0.23mm，并将压痕除去。

经过计算之后，磨掉轴承中间的隔圈2.8mm。配磨测量需要较高的装配，确保在游隙中，装配轴可以小于0.04mm。对轴承的运行进行检测，确保可以符合标准的范围，然后完成组装。

5.2 圆柱滚子轴承的修复措施

因为轴承内组件并未受到太大的损伤，仅仅只有内圈滚道面上面存在压痕的情况。对游隙进行测量的过程中，发现其范围在0.35mm左右，同时在实施测量完成之后将压痕磨去0.20mm左右，并且确保在0.60mm范围内对修复后的游隙进行控制，基本上可以和使用要求相符合。

实施上述的修复方案，将两套圆锥滚子轴承的外圈拆卸下来，经过测量和对比之后，选择受损并不是非常严重的外圈实施更换。然后返厂对圆锥和圆柱滚子轴承进行修复处理。经过一周各种工序处理之后，和各项技术要求指标达到了一致。

在装配轴承和磨辊期间，对轴承的轴向游隙经过实际测量之后为0.01mm，根据零游隙的理念，我们在进行计算的过程中，也控制游隙在较小的范围内。再加上在实际进行运行的过程中，磨辊的环境达到了100℃左右，因此小游隙不会导致轴承出现抱死的情况，相反，对于轴承的运行是非常有帮助的。

经过在现场进行实际运行之后，磨辊的各项指标均符合要求，而且已经消除了那种突突声，本次一共花费了2万多元，节省了很大的一笔维修成本费用。
