一波联轴器、轴承、链传动动图，涨知识！

万向联轴器

滑块联轴器

梅花型弹性联轴器

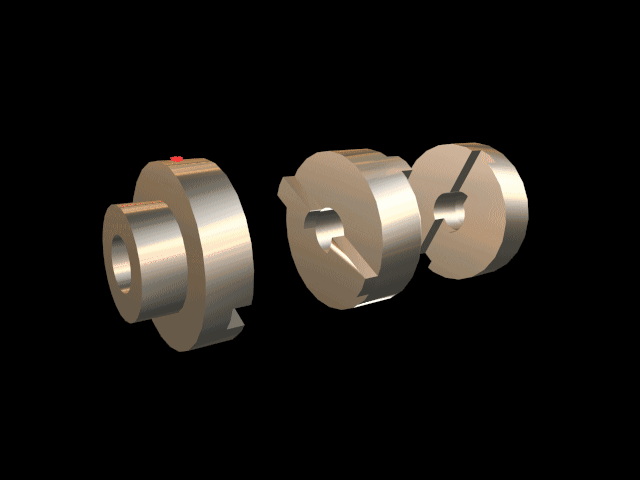

十字滑块联轴器

单片摩擦离合器

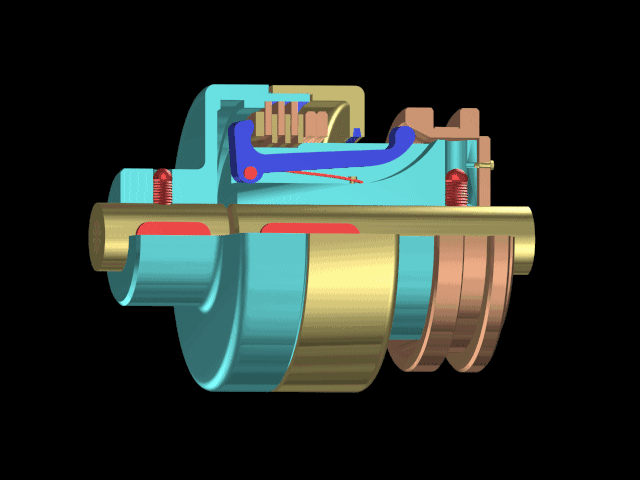

多片摩擦离合器

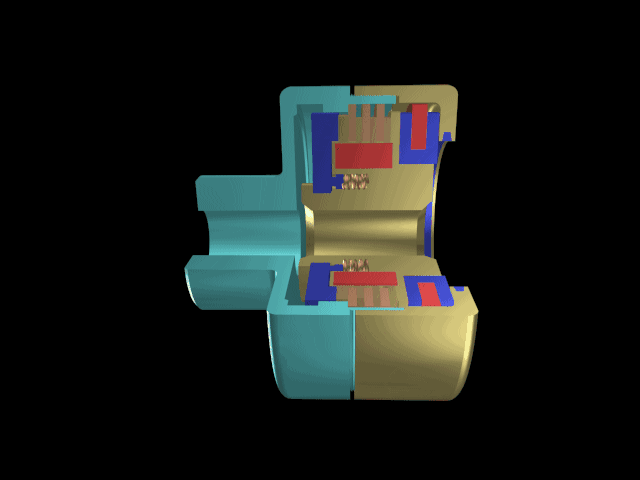

电磁摩擦离合器

传动轴

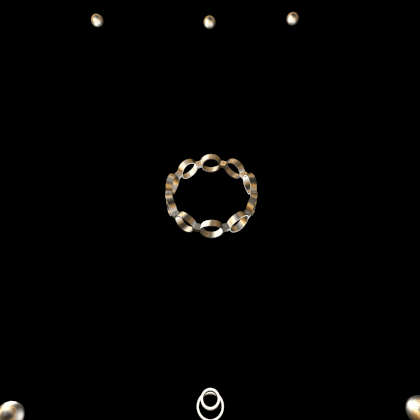

链结构

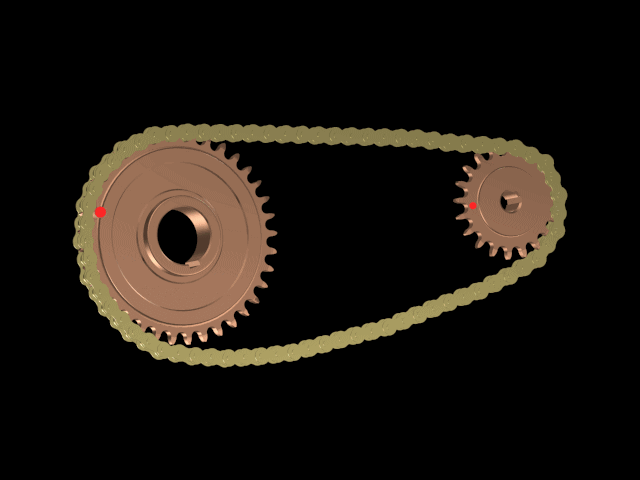

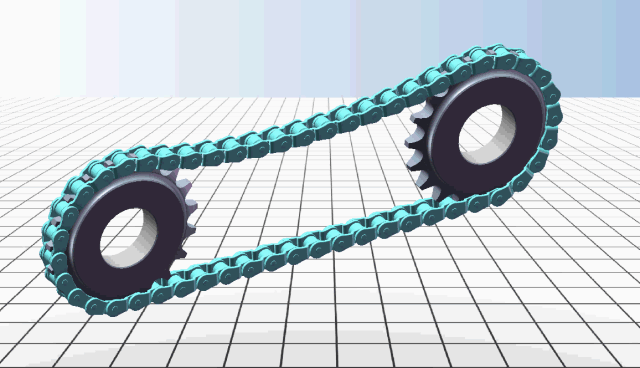

链传动

链轮轴面齿形两侧呈圆弧状，以便于链节进入和退出啮合。链轮齿应有足够的接触强度和耐磨性，故齿面多经热处理。小链轮的啮合次数比大链轮多，所受冲击力也大，故所用材料一般应优于大链轮。常用的链轮材料有碳素钢(如Q235、Q275、45、ZG310-570等)、灰铸铁(如HT200)等。重要的链轮可采用合金钢。

链传动优点：与带传动相比，无弹性滑动和打滑现象，平均传动比准确，工作可靠，效率高;传递功率大，过载能力强，相同工况下的传动尺寸小;所需张紧力小，作用于轴上的压力小;能在高温、潮湿、多尘、有污染等恶劣环境中工作。

链传动的缺点：仅能用于两平行轴间的传动;成本高，易磨损，易伸长，传动平稳性差，运转时会产生附加动载荷、振动、冲击和噪声，不宜用在急速反向的传动中。

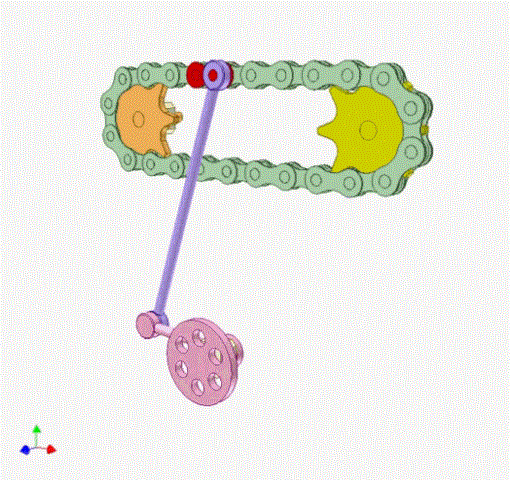

最后看几个稍复杂些的链传动动图：

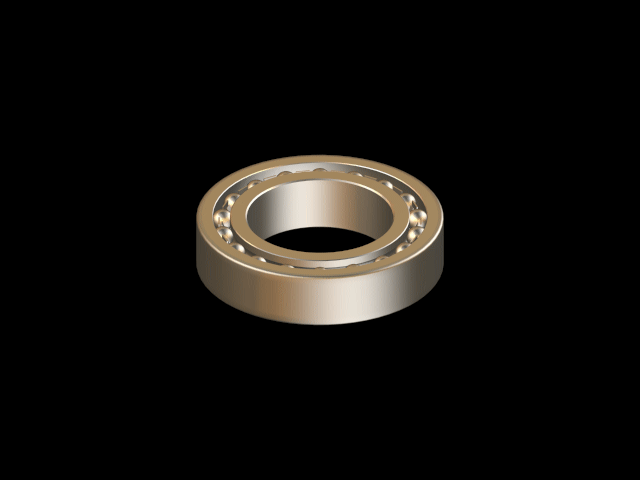

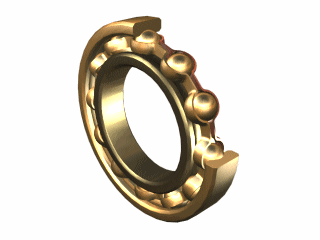

动轴承组成

调心轴承
