轴承视界数控铣床、数控车床上的主轴是影响机床刚性和精度最主要的部件，主轴质量的好坏取决于内部轴承的布局结构和安装方法。下面为大家分享一下，主轴轴承的布置形式和配置以及调整方法。
一、角接触球轴承在主轴上的配置与预紧

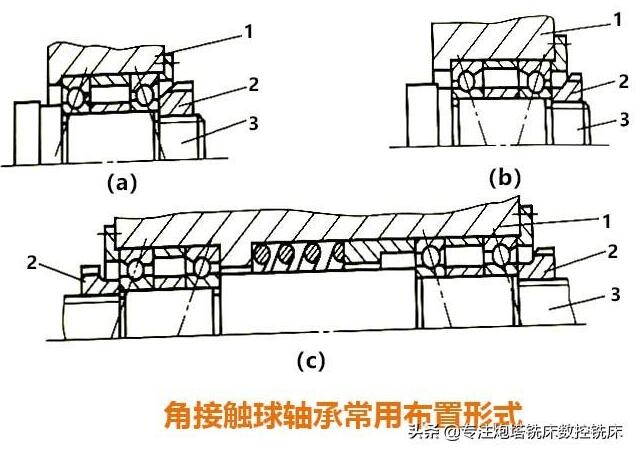

1、角接触球轴承通常布置形式。角接触球轴承有三种布置形式：（1）背对背式布置，既宽边相对。（2）面对面式布置，即狭边相对。（3）同向成对背对背式布置，即并列成对后背对背。
其中，背对背式布置轴承的接触角线沿着回转轴线扩散，因此，增加了径向和轴向刚性，抗变形能力较大，是最常用的一种轴承布置形式。
2、角接触球轴承的预紧。为了使配置角接触球轴承的主轴提高精度、增强刚性，必须给轴承预加负荷。预加负荷要稍大于或者等于工作载荷。一般采用较多的是用轴承内、外圈间的衬套宽度差，在螺母的作用下，来对轴承预加载荷。对于普通设备来说，只要既能保证主轴灵活运转，温升较低，又能满足工作需要的刚性就为装配合适。修理中，通常都是以原有衬套的宽度差为基础适当进行调整。对于高精度旋转主轴来说，常用的方法是在轴承内、外圈间放进衬套，内衬套可以略斜出一点，然后以双手的大拇指及食指消除两只轴承的全部间隙，另以一只中指伸入轴承内孔，拨动原先放偏的内衬套，检査其阻力是否与外衬套相似。
二、圆锥滚子轴承在主轴上的配置与调整

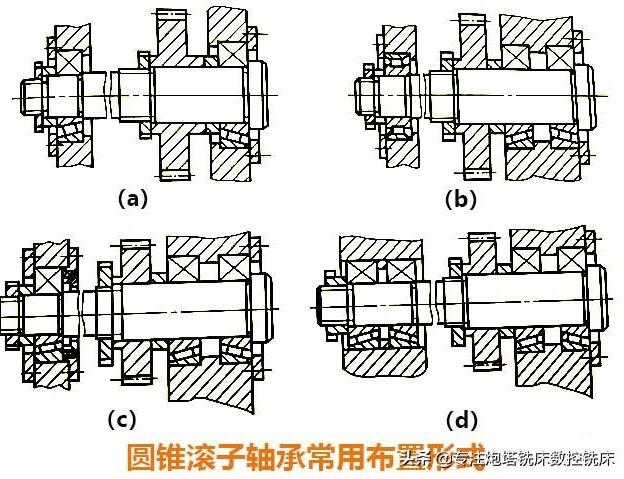

1、圆锥滚子轴承在主轴上常见布置形式。圆锥滚子轴承在主轴上通常有四种布置形式：①主轴前、后各放一个轴承的结构。②主轴前端以背对背形式安装两个轴承，后端放一个圆柱滚子轴承。③主轴前端以背对背形式安装两个轴承。后端安装一个轴承，并用几个弹簧压住其外圈以消除间隙。④主轴前端安装两个轴承，在轴向固定。后端安装两个轴承，其外圈允许轴向移动。
2、圆锥滚子轴承在装配中的调整
①严格控制轴承内孔与轴的配合。必须使轴承内圈在轴颈处配合既不松，又能灵活地沿轴向移动。要求内、外圈装配时，在轴颈及轴承座孔处以双手的大拇指刚能推入的配合为适当。
②调整螺母使轴承承受适当的预加载荷，具有能与主轴最大转速相应的间隙。调整时，可以一边拧紧螺母，一边转动主轴。使主轴转动时既有一点阻力，又不致卡得过紧。最终还必须经过试运转，使主轴在工作中既能满足工作精度要求，轴承又不发热，长期运转不超过70℃。

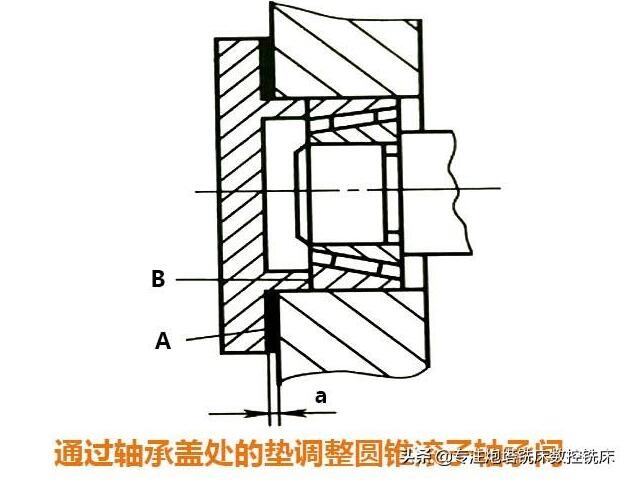

③对于轴上安装的圆锥滚子轴承间隙，可通过轴承盖处的垫进行调整。调整时，轴承盖上先不加垫，直接用螺钉将轴承盖压上，使轴承中具有合适间隙，转动轴的手感阻力应很小。然后用塞尺测量A处间隙a，并根据a值加垫。若垫的尺寸不合适，还可配磨轴承盖的B处。
三、其他类型轴承装配调整特点
①深沟球轴承应用非常广泛，安装时应注意配合关系选择要合适。装配后轴承的滚珠与滚道间应无间隙或只产生少量的预加载荷。
②推力球轴承或双向推力球轴承安装时，要注意不能使轴对轴承座支承面有歪斜。推力球轴承通常成对布置，大都要有预加载荷。压紧力要大到出现最大轴向载荷时，使受载轴承的弹性变形，不影响另一个轴承的静圈在不受载荷的情况下跟着转动。安装中还应注意静圈和动圈不能装反。动圈内孔和轴之间为过渡配合，静圈内孔和轴之间有0.20.3mm的间隙。
③圆锥孔调心滚子轴承在主轴上安装后，通过螺母使轴承内圈沿锥形轴颈做轴向移动，实现轴承的径向间隙调整。调整螺母应根据既满足主轴使用精度要求，又使轴承温升不高的原则进行控制，否则应该检査主轴轴颈处的锥度误差或者更换新的轴承。
