轴承隔离器技术参数

轴承隔离器技术参数:

1.  材质:铜,填充PTFE组合环,氟橡胶

2.  温度:-34 至204摄氏度

3.  表面速度:60.9m/s

4.  轴向窜动:正负0.64mm

5.  不同心度&径向跳动度:正负0.51mm

6.  压力:常压

具体请参看附件"Guardian技术参数"



该油封对设备相关要求如下:

1.      轴径外径公差推荐: ± 0.076 (mm)

2.      孔的内径公差要求: +0.051 (mm)

3.      轴的光洁度推荐:      不低于1.63µ m

4.      孔的光洁度推荐:      不低于2.54µ m

5.      轴与孔的硬度要求:         无

6.      轴和孔都需要有一定的倒角以便安装

安装:

设备的准备工作

隔离器安装前,所有的设备必须被彻底的检查。断开系统电源,遵循所有安全操作规程来安装隔离器。

检查轴和孔的表面,轴的光洁度应不低于64µ in(1.63µ m)。但也不需要过于光洁。孔的光洁度应不低于100µ in(2.54µ m)。轴和孔应有个合适的边缘,例如一个斜边。用来防止O型圈被划伤。

轴和孔的任何缺陷都不能影响油封的安装。缺陷的类型有螺旋形加工痕迹,锋利的倒角,划痕,镲伤,缺口,和侵蚀等等。清除所有的外来的瑕疵。在很多的例子中,轴由于旧的油封的磨损会留下一个凹槽。要注意并且保证新的隔离器的O型圈不要密封在同一个位置。

如果轴的表面是键槽或突脊,安装时必须将其覆盖上。这里可以使用一些安装工具,象塑料带,带有光滑边缘的薄铜片,或者是一个光滑边缘的木板。

密封检查

Garlock Klozure Guardian, MICRO-TEC II,ISO-GARD,and Equalizer 等轴承隔离器都是成套的。任何的试图将其分离都会导致密封的损坏,并且我们不予以保证。

检查O型圈的外径和内径,O型圈不允许受到任何损坏,在其上面涂少量的润滑油。

安装

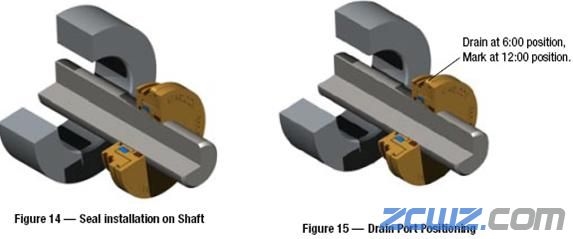

用手将密封件平缓的在轴上推进,如图14所示.



轴承隔离器技术参数

如果密封件有排水孔,请将其旋转至6点位置。

Guardian, MICRO-TEC II,ISO-GARD等在定子的外径都有一个开槽,这个开槽应该被旋转到12点的位置,确保与排水孔成适当的位置。而Equalizer 隔离器可以在任何的方向安装,也不需要将其定位,如图15所示。

用手将密封件轻轻的推进孔里,如果有必要可以用一个软表面的工具轻轻敲打。当密封件的表面与轴承座表面或孔的表面齐平时,达到完全密封。如图16。



轴承隔离器技术参数

安装后续工作

检查

当密封件被安装后,仔细检查密封部位,看看是否对密封有损害,确保转子能轻轻的随轴旋转。

任何淹没轴承隔离器,或排出孔的堵塞都会导致密封失效。

拆卸

旧的隔离器拆卸和安装方法类似,但要从密封件的后边操作,如果无法接触到后边,就轻轻的从轴承座里一点一点地将其撬出来。切忌不要损坏轴和轴承座。
