滚珠丝杠副的安装支承方式

为提高传动刚度,滚珠丝杠合理的支撑结构及正确的安装很重要一般采用高刚度的止推轴承支撑结构,以提高滚珠丝杠的轴向承载能力。

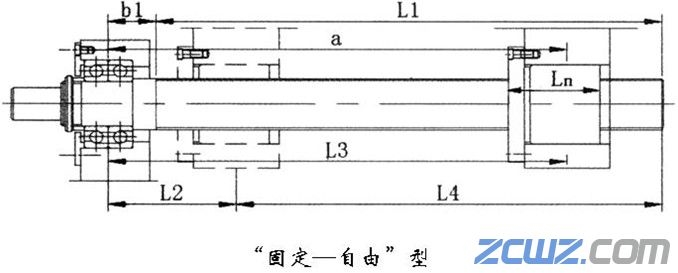

(a)固定—自由式  一端装止推轴承,其承载能力小,轴向刚度低,仅适用于短丝杠. 低速 中精度的场合.



滚珠丝杠副的安装支承方式

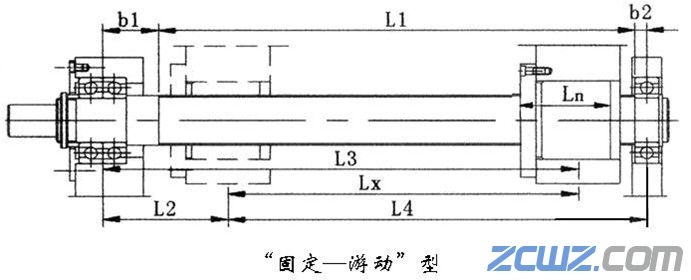

(b)固定-游动式   一端装止推轴承,另一端装深沟球轴承。为了减小丝杠热变的影响,止推轴承的安装位置应远离热源  适用于中转速 高精度的场合.



滚珠丝杠副的安装支承方式

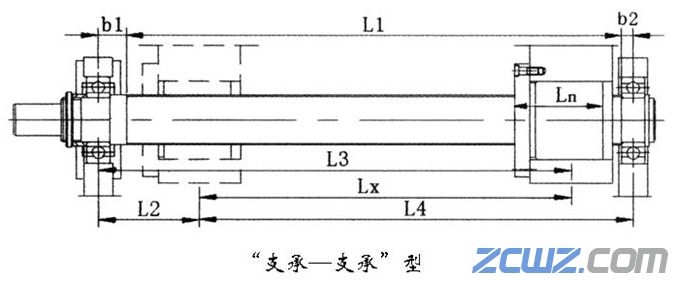

(c)支承-支承式    两端装止推轴承。将止推轴承装在滚珠丝杠的两端,并施加预紧拉力,有助于提高传动刚度。但这种安装方式对热伸长较为敏感。适用于中速中精度场合



滚珠丝杠副的安装支承方式

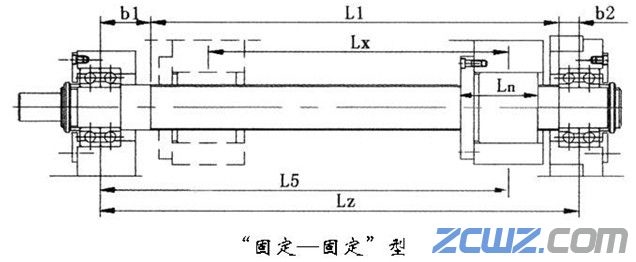

(d)固定-固定式  两端装双重止推轴承及深沟球轴承。为了提高刚度,丝杠两端采用双重支承,如止推轴承和深沟球轴承,并施加预紧拉力。这种结构形式,



滚珠丝杠副的安装支承方式


可使丝杠的热变形能转化为止推轴承的预紧力。适用于高速 高精度的场合.
