颚破轴承损坏引起“闷车”怎么办?解决办法及轴承更换的6个技巧

我们知道,颚破上有4套轴承,偏心轴与动颚之间用两套轴承连接,偏心轴与机架之间用两套轴承连接。目前,大多颚破的轴承都采用滚动轴承,其传动效率高,且维修方便。但是当轴承烧坏时,会引起颚破突然停机,出现“闷车”情况。那么,如何解决这一问题呢?烧坏的轴承又该如何更换呢?

颚破轴承损坏引起“闷车”怎么办?解决办法及轴承更换的6个技巧


如何解决轴承烧坏引起的“闷车”

  • 轴承选型

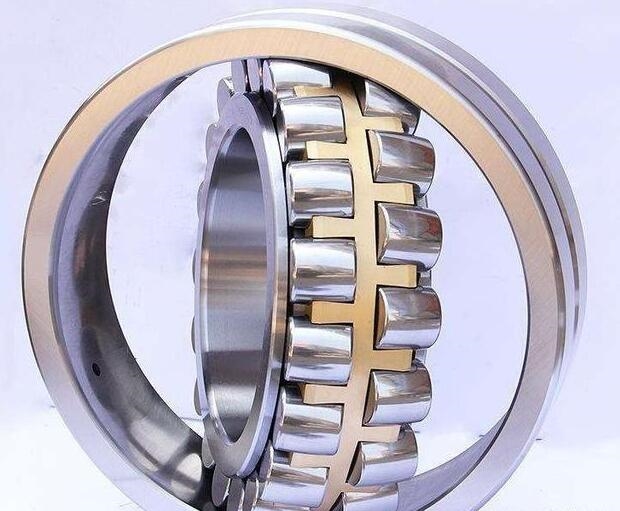

在颚破的使用过程中,轴承要适应高速及高强度的工作压力,因此在轴承选型上要多注意。滚动轴承的选用,既应满足外载荷的要求,又应尽量发挥轴承本身的负荷能力。径向负荷大于轴向负荷、支点跨距大、轴的变形大等情况宜采用调心轴承,因此在颚破中可以选择使用调心滚子轴承。




颚破轴承损坏引起“闷车”怎么办?解决办法及轴承更换的6个技巧





在精度选择上,首先轴承的内外圈公差为±0.05mm,一般的精度为普通级。要减少颚破轴承的损坏,可以把轴承的精度从普通级改成C3级,精度更高。

滚动轴承的游隙分为径向游隙和轴向游隙,它们分别表示一个套圈固定时,另一套圈沿径向和轴向由一个极限位置到另一个极限位置的移动量。实验分析表明,使轴承寿命最大的工作游隙值,是一个比零稍小的负值。考虑因配合内外圈温度差以及负荷因素所引起的变化,可以针对轴承选择最佳的尺寸公差与径向游隙公差。在装配过程中轴承进行选配,根据动颚内孔与偏心轴的加工公差,进行轴承的选配,使各项公差配合处于一个最佳的状态。

  • 轴承装配及使用方法
  1. 因轴承在装配过程中需要利用热胀冷缩原理实现过盈配合,因此加热工艺必须严格控制,针对不同规格、大小的轴承选择合适的温度进行加热。
  2. 装配过程中制作专门的铜锤来敲击轴承,要求同时对轴承的对角敲击,保证轴承平衡地进入偏心轴中。在偏心轴进入动颚过程中,要用铁锤击打动颚,利用相互作用离将偏心轴装入动颚中,不损坏偏心轴上的轴承。
  3. 运用黄油注油器将润滑脂注入动颚中,加入轴承内的润滑脂为其空间容积的50%左右,每3~6个月更换一次,换油时应用洁净的汽油或煤油清洗滚子轴承的滚道,使得轴承润滑充分均匀,轴承在重负荷、高温作用下得到很好的润滑,延长轴承使用寿命。
  4. 颚破工作前应在肘板与调整座间注入适量的润滑脂,空转一段时间后,检查工作电流及电压是否正常及破碎机是否有异常响动后再输送石料进行破碎工作。在进料口处做好缓冲措施,避免大石块直接冲击破碎机进料口,对超过进料口尺寸的大石块要进行2次爆破后才给予进入料口,延长破碎机的使用寿命。





  • 其它因素

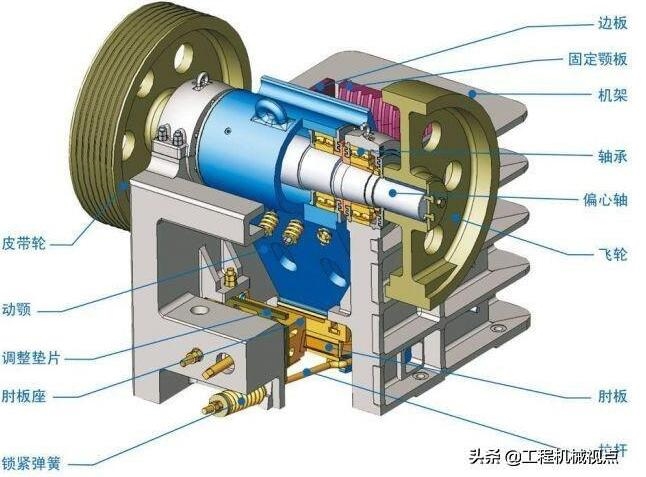

在颚破中,机架、动颚、偏心轴是重要的三大部件,每种部件的加工配合尺寸息息相关,在机加工过程中,要求尽最大可能保证图纸要求的公差范围,这样才能减少加工的积累误差,使装配质量得到更好地提高。

颚破轴承损坏引起“闷车”怎么办?解决办法及轴承更换的6个技巧


颚破轴承更换技巧

1,拆除颚式破碎机旧瓦时应做的工作

(1)测量旧轴瓦接合面瓦口垫片的厚度。

(2)测量主轴的水平度。

(3)仔细检查主轴是否光滑,是否有锈蚀、碰伤等缺陷,如有应设法消除。

(4)测量旧轴瓦的顶隙、侧隙及轴向间隙。

2,检测颚式破碎机瓦背与轴承座的接触情况

根据《JB/T5000.10-1998重型机械通用技术条件装配》的要求,必须将瓦背刮研好,使其达到规定的技术要求。否则,设备运转时轴瓦与轴承座之间容易产生反向滑移或转动。为防止这种现象发生、一般均采用销、套类定位方式。

3,轴瓦刮研的技术要求

根据《JB/T5000.10-1998重型机械通用技术条件装配》中的要求,主轴刮研应达到以下技术标准。

(1)主轴与轴瓦既要均匀细密接触,又要有一定的配合间隙,使上、下轴瓦与主轴接触角以外部分形成油楔,且楔形从瓦口开始由大逐步过渡到零。

(2)接触角不可太大也不可太小。接触角太小,会使轴瓦压强增加,严重时会使轴瓦产生较大的变形,加速磨损,缩短使用寿命;接触角太大,会影响油膜的形成,破坏润滑效果。因此,在不影响轴瓦受压条件的前提下,接触角愈小愈好。

(3)接触角范围内的实际接触斑点愈多、愈细、愈均匀愈好。

颚破轴承损坏引起“闷车”怎么办?解决办法及轴承更换的6个技巧





4,刮研主轴瓦

刮研轴瓦应以轴为基准,两者对研后利用内孔刮刀进行刮削。刮瓦的程序是先初刮下瓦,再初刮上瓦,然后精刮整个瓦,最后刮侧间隙及存油点。轴瓦的刮研一般可分为粗刮。细刮和精刮三个过程。

刮研时应采用取先重后轻、刮重留轻、刮大留小的原则。在刮研轴瓦时,不仅使接触点、接触角符合技术要求,而且要使顶。侧间隙达到规定的数值。

(1)上、下瓦的粗,细刮研

首先把两下瓦装在轴承座中,然后在主轴上涂上一层显示剂(如红丹粉),将主轴装于轴承内,并向正反方向转动两三圈,接着将主轴取出,根据轴承上着色点的分布情况进行粗刮。粗刮阶段可采用正前角刮。头几遍手可以重一些,多刮去一些金属,以便加快刮研进度。当接触面积达到50%时。就该细刮了。在细刮阶段可采用小前角刮削、刀迹应与轴瓦中心线成45°角,刮时不能用力过大,防止刀迹产生波纹。刮削的刀迹要左右交叉,直到接触角范围内的接触斑点均匀密布,主轴水平度误差在0.2mm/m之间为止。上瓦粗细刮研的方法及要求与下瓦的粗、细刮研方法要求基本相同。所不同的是把上瓦放在主轴上方进行对研。

(2)上、下瓦的精刮研

上、下瓦经过粗、细刮研后,接触斑点仍然较大,需进一步进行精研。首先在上、下瓦接合面上加上瓦口垫片,将主轴、上瓦、定位销装好、拧紧螺丝,使主轴按正常运转方向转动几圈,然后拆掉上瓦、吊走主轴,进行精研工作。刮研时,建议用负前角刮削,直至接触面上的接触斑点符合技术要求为止

(3)刮侧间隙和存油点

精刮完成后,应刮侧间隙和存油点。刮研侧间隙时,两端应留出一部分,防止油从瓦的两侧流出,从而保证轴瓦的润滑。在瓦的接触部分和不接触部分之间,应使其逐渐过渡;不允许有明显的界限。接着在轴瓦的接触弧面上刮存油点,存油点是用来储存润滑油的。存油点可采用圆形或扁形,深度一般为0.3~0.5mm,面积为15~30mm2,总面积不应超过接触弧面上刮存油点,存油点是用来储存润滑油的。存油点可采用圆形或扁形,深度一般为0.3~0.5mm,面积为15~30mm2,总面积不应超过接触弧面的1/5.

5,轴瓦间隙的测量与调整方法

轴瓦的间隙决定油楔的厚度,并影响主轴的运转精度。轴瓦间隙过大会引起设备振动,降低设备寿命;轴瓦间隙过小又会导致烧瓦。因此,合理调理轴瓦间隙是一个重要问题,必须使其达到规定的标准

(1)顶间隙C的调整与测量方法

顶间隙的高度可用增减轴瓦接合面处瓦口垫片的厚度来调整。垫片数量越少,轴瓦压实情况越好,设备运行越平稳.所以在保证不出现烧瓦的情况下,垫片越少越好。顶间隙的测量方法通常采用压铅法来测量。

(2)侧间隙的调整与测量方法

轴瓦和轴颈之间的侧间隙,通常是采用塞尺来测量。测量时,塞尺插入间隙中的长度不应小于轴径的1/4.轴瓦接合面的侧间隙应是均匀相等的。

(3)轴向间隙的测量方法

轴瓦的轴向间隙,一般用塞尺进行测量。

经过多年实践,我们认为轴瓦的顶隙应为轴径的0.15%~0.2%,侧隙应为顶隙的60%~100%,轴向间隙应为1~3mm。

6,组装与试车

组装时,首先要把轴瓦、轴颈、集油器及润滑油管路清理干净。然后将主轴瓦、连杆瓦等组装完毕。安装三角带时,应使其比正常运转时略松一点。试车时,先开动油泵,并使供油量比正常运转时略大一些。如在试车过程中没有出现油温明显升高和电流明显增加的现象,就说明检修成功,设备可以投入正常使用了。
