滚珠丝杠轴承选择要点及特点

滚珠丝杠轴承常见于机床上的使用，可根据用途选择适当的类型，滚珠丝杠轴承为适应各种用途，提供了标准化中类繁多的产品，滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压（双螺母方式、位预压方式）、定压预压。为了让大家能够选择最为合适的滚珠丝杠轴承类型，中华轴承网根据了解，分享出在选择滚珠丝杠轴承需要考虑的要点。

滚珠丝杠轴承选择要点：

1、以负载确定直径

电机性能参数中有输出扭矩，如果还带减速器也要算进去（考虑效率），计算一下实际工况中需要多大推力，滚珠丝杠轴承样本（跟厂家要）有负载参数（即推力参数，一般标示为动负荷和静负荷，看前者即可），选择滚珠丝杠轴承的公称直径。

2、以直线速度和旋转速度确定滚珠丝杠轴承导程

电机确定了就知道输出转速，考虑一下你需要的最大直线速度，把电机转速（如果带减速器再除以减速比）乘以丝杠轴承导程的值就是直线速度，该值大于需要值即可。

3、以实际需要确定滚珠丝杠轴承长度

总长=工作行程+螺母长度+安全余量+安装长度+连接长度+余量。如果增加了防护，比如护套，需要把护套的伸缩比值（一般是1：8，即护套的最大伸长量除以8）考虑进去。

4、以实际需要确定滚珠丝杠轴承精度

一般机械选C7以下即可，数控机床类选C5的比较多（对应国内标准一般是P5~P4和P4~P3级，具体参看样本）。

5、以安装条件和尺寸结构等确定滚珠丝杠轴承螺母形式

螺母有很多结构，不同的螺母结构尺寸略有不同，视情况选择，建议不要选太特殊的，万一出点毛病维修换件无门。

6、询问所选产品厂家的价格、付款条件和交货时间

这一点设计人员不要以为就是采购的事，事实上很多厂家（进口国产一个样）的产品样本上有的型号它根本就不生产或者不接小额订单，印上去大概是为了显示我是大厂，无所不能造。别等你选完了出完图了其他件按这个型号开始做配件了去购买的时候人家告诉你这个型号交货期需要3、4个月就完蛋了。

7、选择确定安装方式（端部）

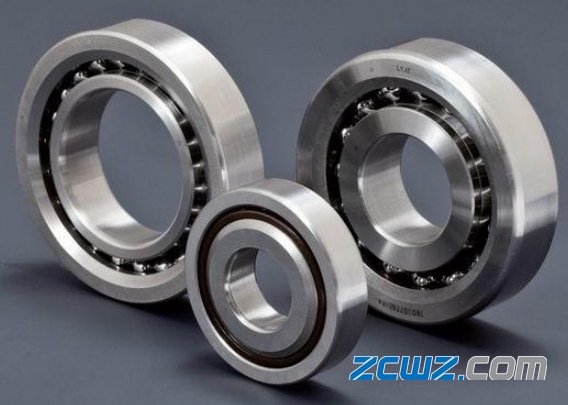

这个安装件可以自己设计，也可以买现成的，有标准安装座可选。自己设计注意受力状态，轴承最好选择7000或3000系列的，因为丝杠轴承工作时主要受轴向力，径向受力要尽力避免。

8、考虑导向件和安装能力

推荐和滚珠丝杠轴承配套的导向件选择滚珠直线导轨，当然直线轴和直线轴承的搭配是相对经济的选择。

那滚珠丝杠轴承在使用时具哪些特点呢？就那滚珠丝杠支撑轴承产品特点具有以下几种：

1、传动效率高

滚珠丝杠传动系统的传动效率高达90%~98%，为传统的滑动丝杠系统的2~4倍，所以能以较小的扭矩得到较大的推力，亦可由直线运动转为旋转运动（运动可逆）。

2、运动平稳

滚珠丝杠传动系统为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象，因此可精密地控制微量进给。

3、高精度

滚珠丝杠传动系统运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。

4、高耐用性

钢球滚动接触处均经硬化（HRC58~63）处理，并经精密磨削，循环体系过程纯属滚动，相对对磨损甚微，故具有较高的使用寿命和精度保持性。

5、同步性好

由于运动平稳、反应灵敏、无阻滞、无滑移，用几套相同的滚珠丝杠传动系统同时传动几个相同的部件或装置，可以获得很好的同步效果。

6、高可靠性

与其它传动机械，液压传动相比，滚珠丝杠传动系统故障率很低，维修保养也较简单，只需进行一般的润滑和防尘。在特殊场合可在无润滑状态下工作。

7、无背隙与高刚性

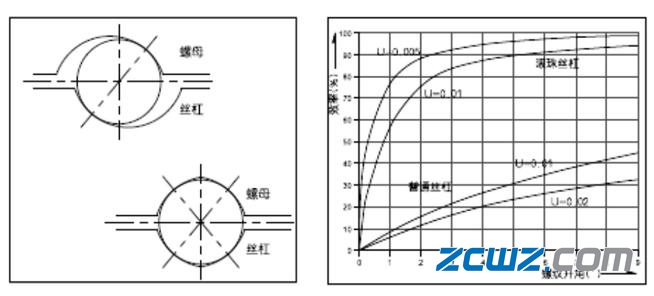

滚珠丝杠传动系统采用歌德式（Gothic arch）沟槽形状（如下图）、使钢珠与沟槽达到最佳接触以便轻易运转。若加入适当的预紧力，消除轴向间隙，可使滚珠有更佳的刚性，减少滚珠和螺母、丝杠间的弹性变形，达到更高的精度。

8、不能自锁、具有传动的可逆性

防止逆转滚动螺旋传动逆转率高，不能自锁。为了使螺旋副受力后不逆转，应考虑设置防逆转装置，如采用制动电机、步进电机，在传动系统中设有能够自锁的机构（如蜗杆传动）；在螺母、丝杠或传动系统中装设单向离合器、双向离合器、制动器等。选用离合器时，必须注意其可靠性。防止螺母脱出在滚动螺旋传动中，特别是垂直传动，容易发生螺母脱出造成事故，设计时必须考虑防止螺母脱出的安全装置。
