加强密封三角形带座外球面轴承结构特点

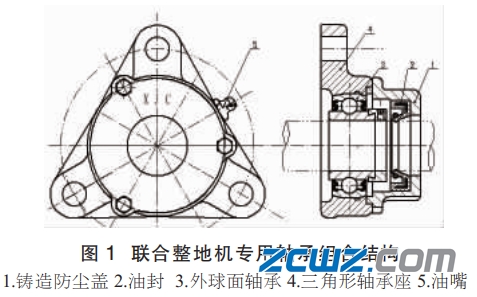

加强密封的三角形带座外球面轴承结构由轴承座、外球面轴承、铸造防尘盖和油封组成，如下图1所示。

加强密封三角形带座外球面轴承结构特点：

1、采用三角形带座外球面轴承结构

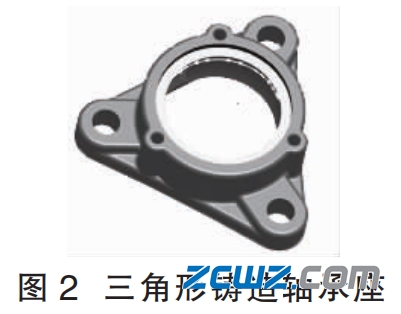

为了适应农业机械结构要求，设计采用了带座外球面轴承类型，它是由外球面球轴承和一个轴承座组成，该种轴承的外圈具有球面外径，与轴承座的凹球面内孔相配合，具有自动调心功能，适用于刚性差、扰度较大的通轴。轴承座设计为三角形铸造轴承座(图2)，轴承选用具有自动调心、安装方便、密封结构完善的AEL系列带偏心套外球面球轴承，此类轴承主要特点为轴承上一端有一定的偏心度，并有同样偏心度的偏心套与其配合。

此类轴承相对于UC系列带顶丝外球面球轴承,具有很强的锁紧力矩，特别适用于轴长而绕度大、跳动猛烈的农业机械。该轴承带有密封圈，具有良好的密封性能。轴承出厂时已加注优质润滑脂，具有良好的润滑、防锈功能。使用中还可以通过注油孔补加，有效保证轴承的使用寿命。

2、设计了铸造防尘盖及油封

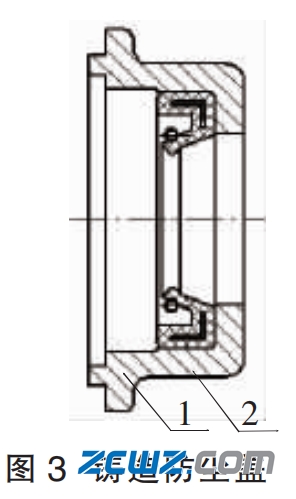

由于农业机械使用环境条件比较苛刻，轴承要求有很高的密封性能才能保证使用。为此在三角形轴承座两侧设计了铸造防尘盖（图3）。这种防尘罩强度高，可以抗击大硬土块、沙石的冲击。由于轴与防尘盖内径之间留有较小间隙，还可以有效阻挡大土块、沙石进入轴承内部。

防尘盖内部设计安装了密封骨架式油封以加强密封。由于油封内径尺寸比轴颈小，有一定过盈量，油封装在轴上后，其刃口的压力和自紧弹簧的收缩力对密封轴产生一定的径向抱紧力，遮断泄露间隙，可阻挡轴承外部泥土、沙水的进入。该油封具有安装位置小，轴向尺寸小，结构紧凑，密封性能好，使用寿命长的特点。
