轴承代号组成和编制规则大全

我们在进行轴承型号查询时，都会发现型号后面带有一些数字和字母的标识，这些数字和字母都是什么意思呢？我们大家又了解多少？今天中华轴承网来给大家做一个详细的介绍。

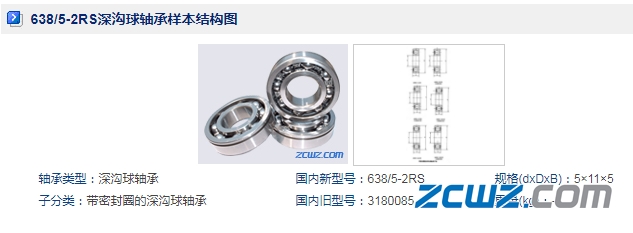

这些都属于轴承代号的一种。通用轴承的代号主要由前置代号、基本代号和后置代号三部分组成。

1、前置代号：新轴承代号中的前置代号表示成套轴承分部件（一般不常用）。 旧轴承代号中的前置代号表示轴承的公差等级、游隙组别。

2、基本代号：

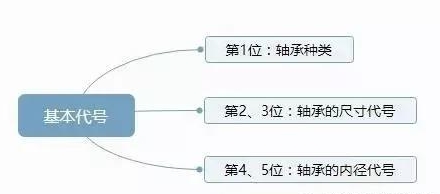

A. 新通用轴承（滚针轴承除外）的基本代号依次由：由类型代号、尺寸系列代号、内径代号组成。

其中尺寸系列代号依次由宽度系列代号和直径系列代号组成。

宽度系列是对应同一直径系列的宽度尺寸系列。

直径系列是对应同一内径的外径尺寸系列。

B. 新滚针轴承的基本代号依次由：由类型代号、配合安装特征代号组成。

C. 旧通用轴承的基本代号依次由：由宽度系列代号、结构型式代号、类型代号、直径系列代号、内径代号组成。

1）轴承类型代号用基本代号左起第1位数字表示。

2）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号第3位数字表示。当宽度系列与直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号0，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。直径系列代号和宽度系列代号统称为尺寸系列代号。

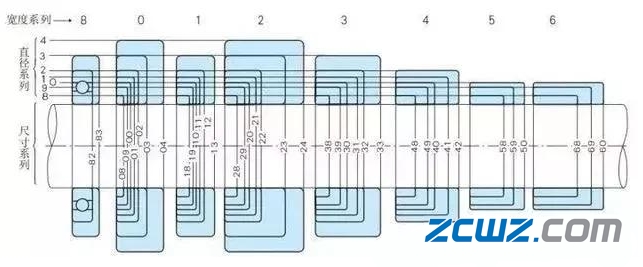

3）轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号第4位数字表示。例如，对于向心轴承和向心推力轴承，0、1表示特轻系列；2表示轻系列；3表示中系列；4表示重系列；7表示超特轻；8、9表示超轻。

推力轴承尺寸分直径系列与向心轴承略有不同。其中0表示超轻系列，1表示特轻系列，2表示轻系列，3表示中系列，4表示重系列，5表示特重系列。

4）轴承内径用基本代号第4、5位数字表示。对常用内径d=20～480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d=20mm；12表示d=60mm等等。

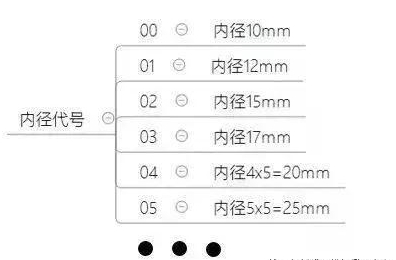

对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。对于内径小于10mm和大于500mm轴承，内径表示方法另有规定，可参看GB/T272—93。

3、后置代号：

新轴承代号中后置代号依次由：轴承的内部结构变化、密封防尘与外部形状变化、保持架及其材料改变、轴承材料改变、公差等级、游隙级别、配置形式等。

旧轴承代号中后置代号表示：轴承零件材料、结构、设计、技术条件的改变。

后置代号并不是所有轴承都有，有变化或改变时才标注。标注以所选用标准中轴承代号为准。

后置代号的编制规则

a、后置代号置于基本代号的右边并与基本代号空半个汉字距（代号中有符号"-"、"/"除外。当改变项目多，具有多组后置代号，顺序从从左到右的顺序排列。

b、改变为后置代号中“4”组（含“4”组）以后的内容，则在其代号前用“/”与前面代号隔开，例如：6205-2Z/P6、22308/P63（公差等级与游隙组合简化而成P63,0组不表示）。

c、改变内容为第4组后的两组，在前组与后组代号中的数字或文字表义含义可能混淆时，两代号间空半个汉字距。例：6208/P63 V1

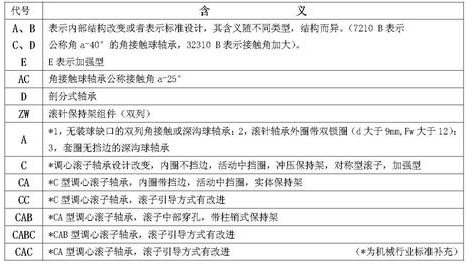

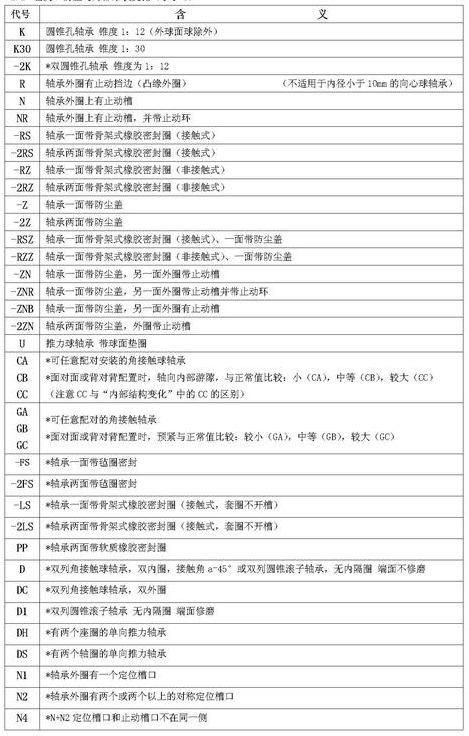

3.1内部结构代号（小于4）

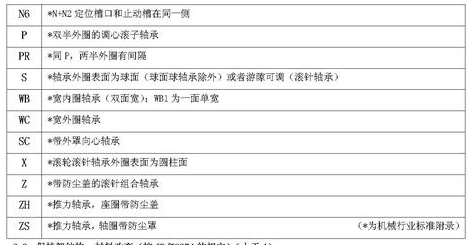

3.2密封、防尘与外部形状变化（小于4）

3.3保持架结构、材料改变（按JB/T2971的规定）（小于4）

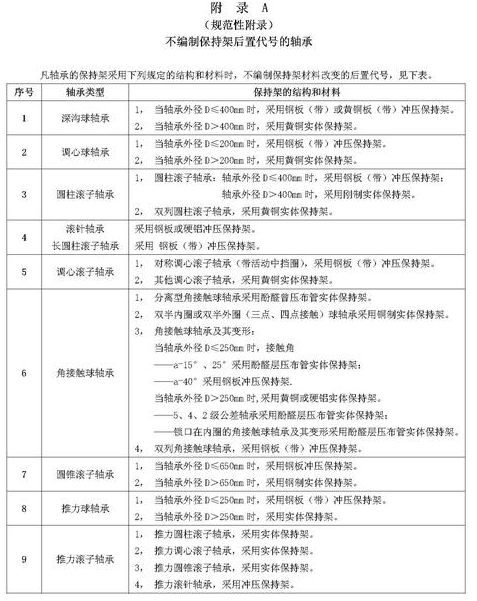

保持架在结构形式、材料与附录A不相同时采用下列代号：

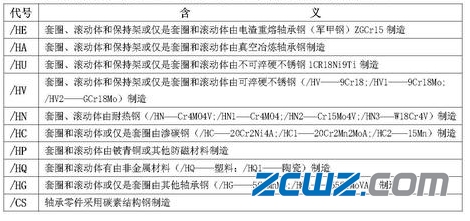

3.4轴承零件材料改变（按JB/T2974的规定）(等于4，字母需要与基本代号间加“/”）

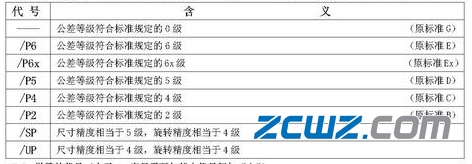

3.5公差等级代号（大于4，字母需要与基本代号间加“/”）（若多个不小于4的代号，则取一个“/”）

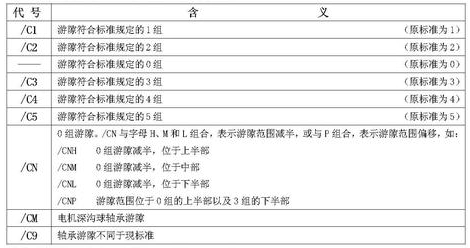

3.6游隙的代号（大于4，字母需要与基本代号间加“/”）

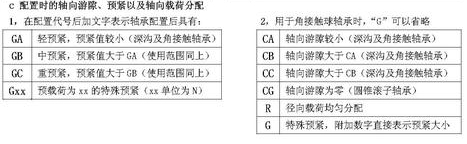

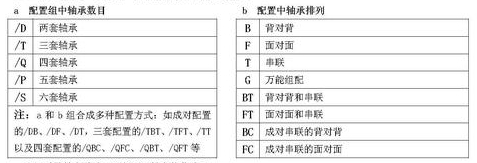

3.7配置的代号（大于4，字母需要与基本代号间加“/”）

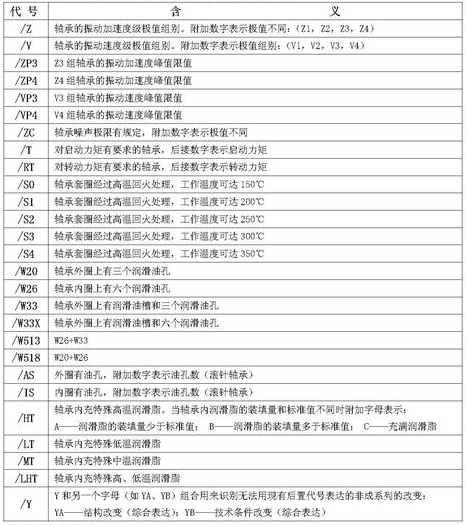

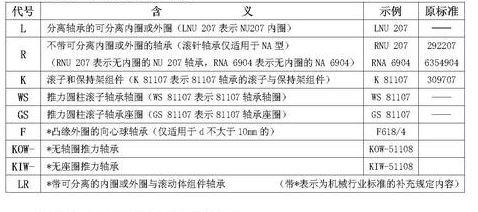

3.8其他特性的代号（大于4，字母需要与基本代号间加“/”）

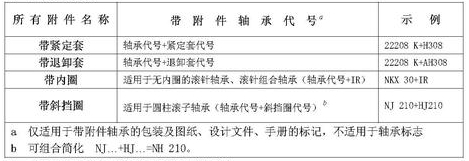

4、带附件轴承代号

5、专用轴承代号（专用轴承代号按附录B的规则）

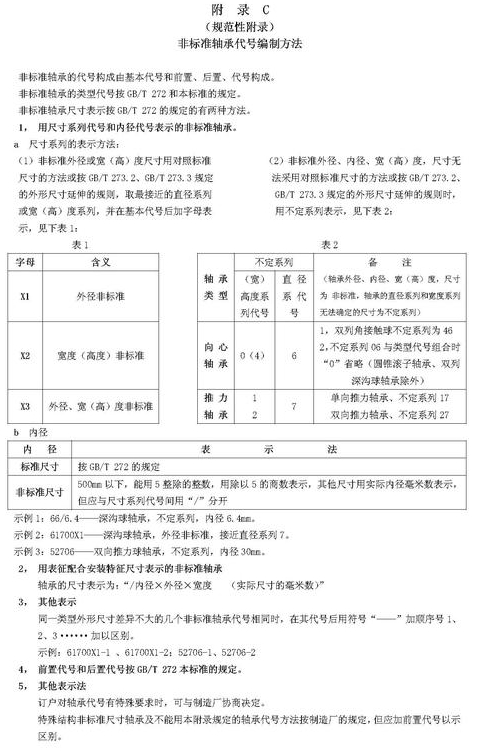

6、非标准轴承代号的编制方法按附录C的规定
