skf轴承知识：不同轴承布局介绍

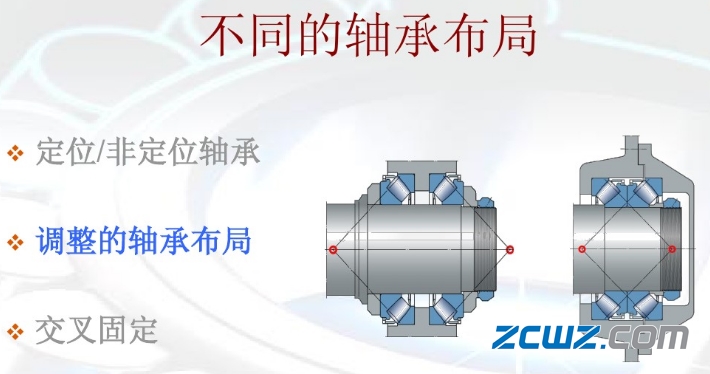

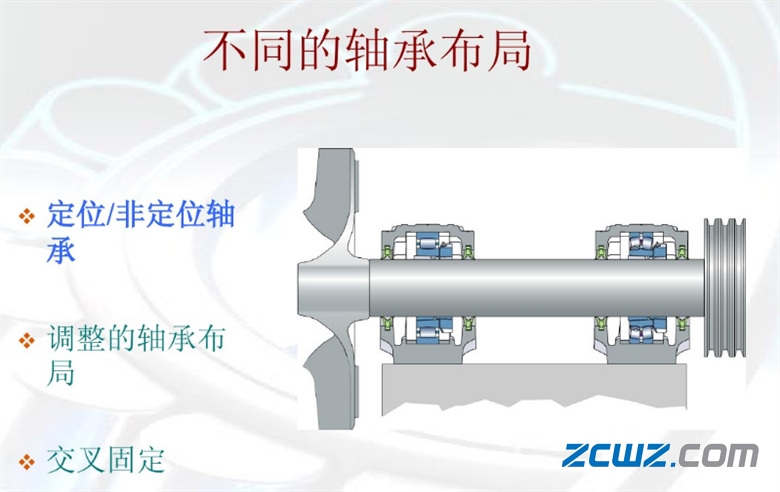

skf轴承的类型有很多，不同的skf轴承类型有着不同的布局方式，中华轴承网根据对skf轴承知识的详细了解，下面主要分享一些轴承有哪些布局，希望对大家有所帮助。

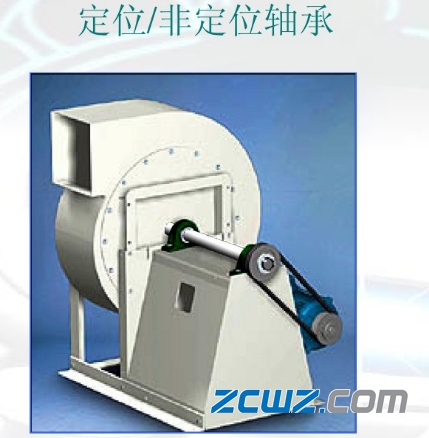

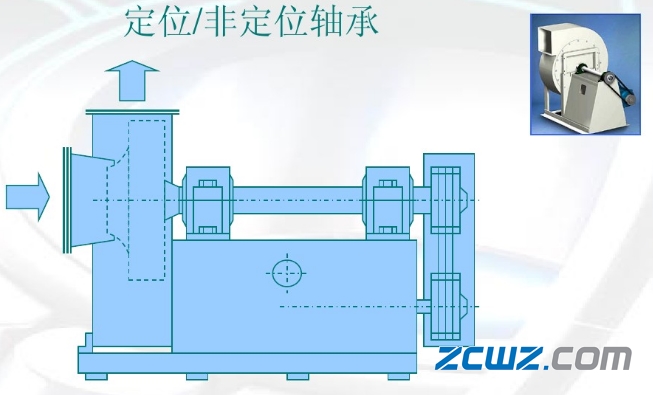

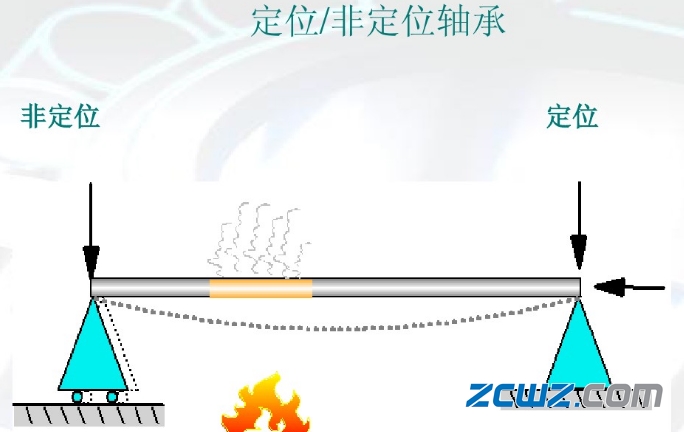

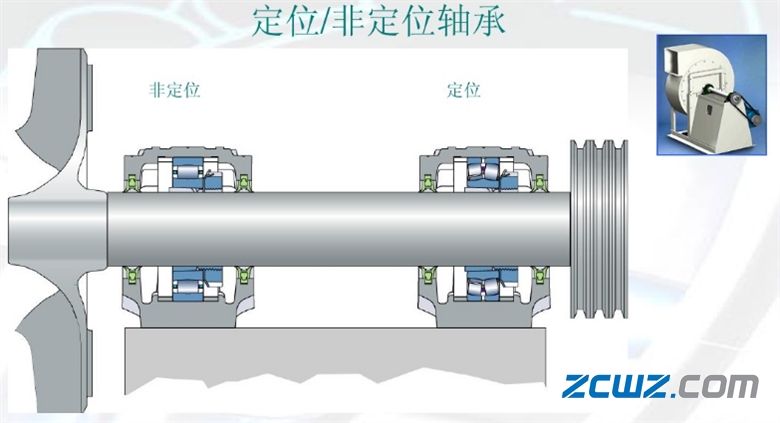

一、定位/非定位轴承

仅仅靠过盈配合来对轴承圈进行轴向定位是不够的。通常，需要采用一些合适的方法来对轴承圈进行轴向定位。定位轴承的内外圈应该在两侧都进行轴向固定。

对于不可分离结构的非定位轴承，例如角接触球轴承，一个轴承圈采用较紧的配合（通常是内圈），需要轴向固定；另一个轴承圈则相对其安装面可以自由地轴向移动。对于可分离结构的非定位轴承，例如圆柱滚子轴承，内外圈都需要轴向固定。

在机床应用中，工作端轴承通常从轴到轴承座传递轴向负荷来定位主轴。因此，通常工作端轴承轴向定位，而驱动端轴承则可轴向自由移动。

二、调整的轴承布局

例如：向心轴承一般有三种不同布置方式：背对背式布置(即宽边相对) ；面对面式布置 (即狭边相对) ；同向排列布置 (即并列) 。

它们可以成对紧靠在一起，也可用垫圈或套筒隔开 ，某些设计的布置按主轴的要求把三个以上的轴承排列在一起 。高速主轴(如内圆磨具) 大都采用单个轴承，并常用压缩弹簧来消除轴承内、外环与滚珠的间隙。

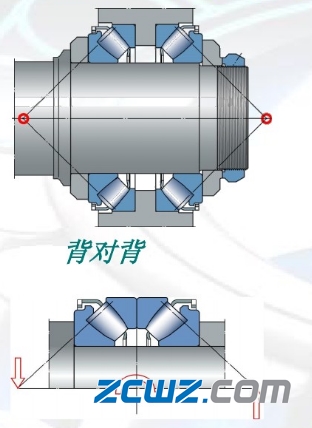

背对背式布置

采用这种方式安装后，轴承的滚珠与内、外环接触点的连线，即接触角线沿着回转轴线方向扩散，因此增加了径向和轴向刚性 ，抗变形能力最大。

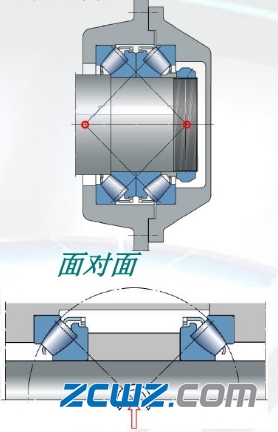

面对面式布置

用这种方式安装，轴承滚珠与内、外环的接触点的连线，即接触角线沿着回转轴线方向收敛，同时轴承内环伸出外环，当两轴承的外环压紧到一起时，外环间的原始间隙开始消除。

同向排列布置

选用这种方式安装的轴承、两个旋有预加负荷的 向心球轴承可分担工作载荷。这样的布局方式使轴承接触角线同 向而且平行，但为了保证安装的轴向稳定性，必须在轴两端分别对放两个同向排列轴承。

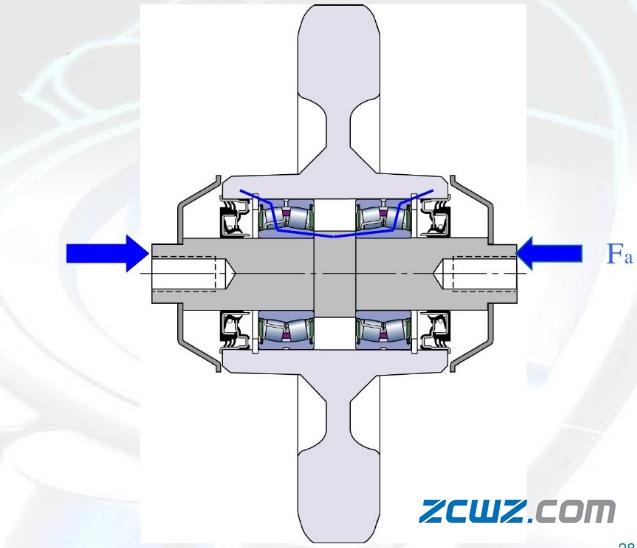

三、交叉固定
