一、滚动轴承寿命的计算准则
1、对一般工作条件下的回转滚动轴承来说,经常发生点蚀,主要进行寿命计算,必要时进行静强度校核;
2、对于不转动、摆动或转速低(n≤10 r/min)的轴承,要求控制塑性变形,只需进行静强度计算;
3、对于高速轴承一由于发热而造成的粘着磨损、烧伤常常是突出的矛盾,除进行寿命计算外,还需校验极限转速。
二、滚动轴承的额定寿命计算
1、疲劳点蚀

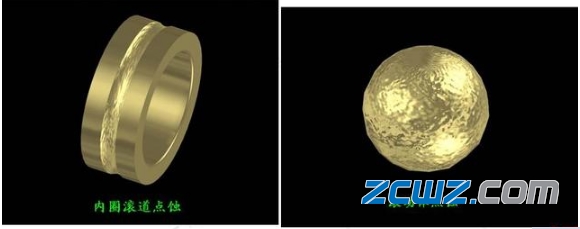

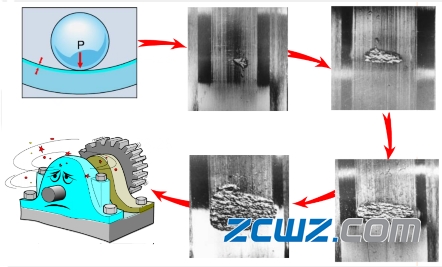

滚动体和内圈(或外圈)不断地转动,滚动体与滚道接触表面受变应力作用。当应力循环次数达到某一数值时, 在滚动体或滚道的工作面上就产生麻点和凹坑。如图所示。
2、额定寿命
一组同一型号的轴承在相同条件下运转,其中90%的轴承不出现疲劳点蚀所转过的总转数,或在一定转速下所经历的时间。
3、额定动载荷Cr
同一批轴承,其额定寿命为一百万转时所承受的载荷。
4、当量动载荷P
滚动轴承的额定动载荷,是在向心轴承仅承受径向载荷,推力轴承仅承受轴向载荷的条件下根据实验确定的,如果轴承上实际承受的载荷与上述条件不同,则必须将实际载荷换算为当量动载荷。
5、额定寿命的计算公式
1)滚动轴承当量动载荷P的计算

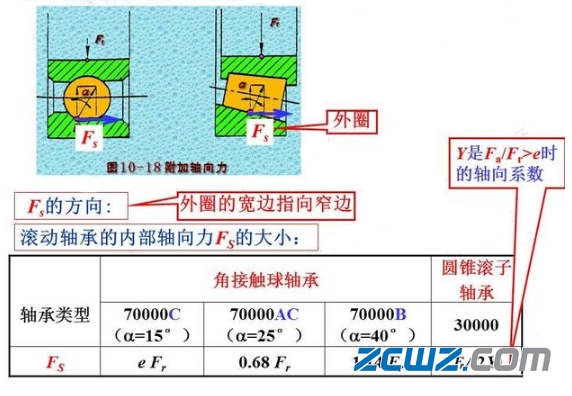

2)滚动轴承的轴向载荷的计算
注:

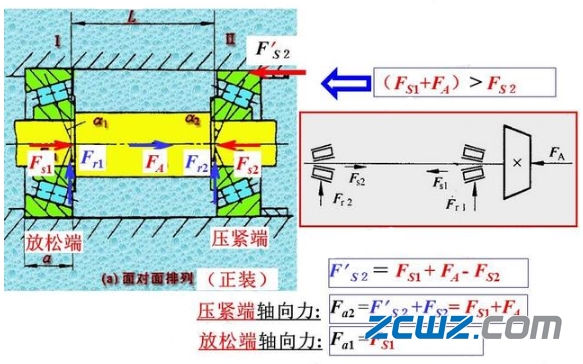

a、根据轴上的外加轴向力和两轴承上的附加轴向力判断轴的移动趋势,然后结合轴承的安装方式来分析哪一端轴承被压紧,哪一端轴承被放松;
b、放松端总轴向力=附加轴向力;
压紧端总轴向力=放松端附加轴向力+外加轴向力。

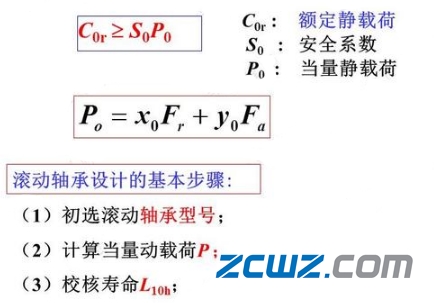

3)按额定静载荷选择轴承
