滚动轴承的画法和标记

本文主要讲解滚动轴承的在机械图纸中的画法以及标记。

1 滚动轴承的画法

滚动轴承的画法包括规定画法、特征画法、通用画法。

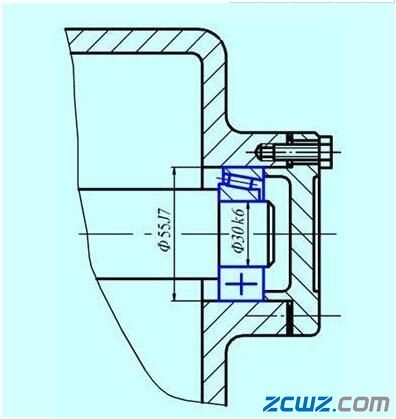

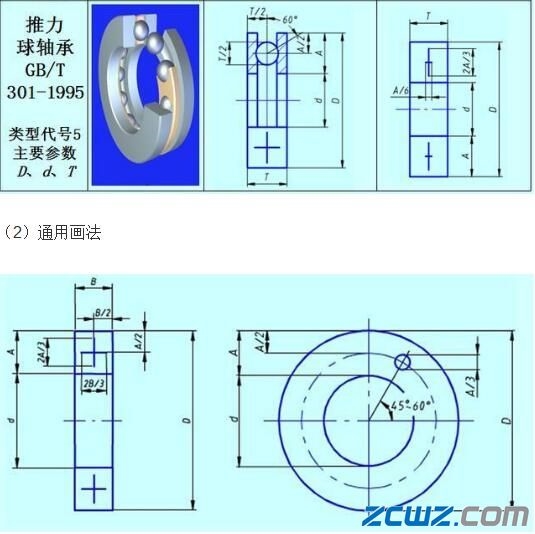

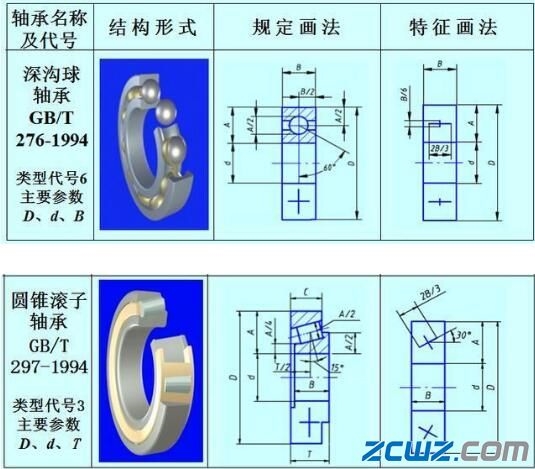

（1）规定画法和特征画法

2 滚动轴承的标记

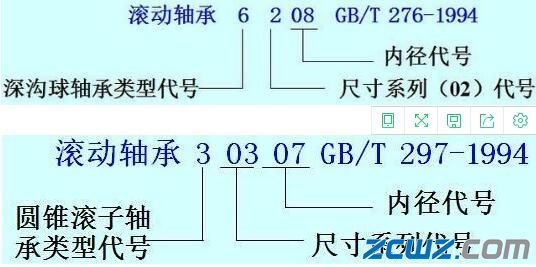

滚动轴承的标记由名称、代号和标准编号三部分组成。轴承的代号有基本代号和补充代号，基本代号（滚针轴承除外）由轴承类型代号、尺寸系列代号、内径代号三部分组成。下为滚动轴承的标记示例。

代号用于表征滚动轴承的结构、尺寸、类型、精度等，由GB/T272规定。 滚动轴承的代号较为复杂，详情请参阅相关标准，本文只做简要介绍。

滚动轴承代号构成：

基本代号——表示轴承的类型与尺寸等主要特征。

后置代号——表示轴承的精度与材料的特征。

前置代号——表示轴承的分部件。

（1）内径代号

内径代号×5=内径，如：08表示轴承内径d=5×08=40mm。特殊情况如下。

（2）尺寸系列代号：（4）内部结构代号用字母紧跟着基本代号表示，如接触角为15°、25°、40°的角接触球轴承分别用C、AC、B表示内部结构的不同。

（5）公差等级代号：公差分2、4、5 、6(6x)、 0级，共五个级别 ，从高到底，以/P2 、/P4、 /P5、 /P6(/P6x)表示，0级不标注。

（6）游隙代号：游隙从小到大，分1 、2、 0 、3 、4 、5共六个组别，以/C1 、/C2、 /C3 、/C4 、/C5表示，0组不标注。

（7）轴承代号示例

6308：6─深沟球轴承，3─中系列，08 ─内径d=40mm， 公差等级为0级，游隙组为0组；

N105/P5：N─圆柱滚子轴承，1─特轻系列，05─内径d=25mm，公差等级为5级，游隙组为0组；

7214AC/P4：7─角接触球轴承，2─轻系列，14─内径d=70mm，公差等级为4级，游隙组为0组，公称接触角α=25°；

30213：3─圆锥滚子轴承，2─轻系列，13─内径d=65mm，0─正常宽度(0不可省略)，公差等级为0级，游隙组为0组；

6103：6─深沟球轴承，1─特轻系列，03─内径d=17mm，公差等级为0级，游隙组为0组。

关于轴承的代号较为复杂，详情请查阅GB/T 272滚动轴承。
