等速万向节

1. 球叉式万向节
    球叉式万向节按其钢球滚道形状不同可分为圆弧槽和直槽两种形式。

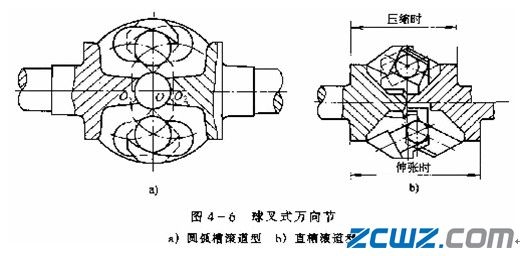

圆弧槽滚道型的球叉式万向节(图4—6a)由两个万向节叉、四个传力钢球和一个定心钢球组成。两球叉上的圆弧槽中心线是以O1和O2为圆心而半径相等的圆,O1和O2到万向节中心O的距离相等。当万向节两轴绕定心钢球中心O转动任何角度时,传力钢球中心始终在滚道中心两圆的交点上,从而保证输出轴与输入轴等速转动。这种球叉式万向节结构较简单,可以在夹角不大于32°~33°的条件下正常工作。由于四个钢球在单向传动中只有两个传递动力,故单位压力较大,磨损较快。另外,这种万向节只有在传力钢球与滚道之间具有一定的预紧力时,才能保证等角速传动。预紧力用选择不同尺寸级别的传力钢球来保证。在使用中,随着磨损的增加,预紧力逐渐减小以至消失,这时两球叉之间便发生轴向窜动,从而破坏了传动的等速性,严重时会造成钢球脱落。



等速万向节



直槽滚道型球叉式万向节(图4—6b),两个球叉上的直槽与轴的中心线倾斜相同的角度,彼此对称。在两球叉间的槽中装有四个钢球。由于两球叉中的槽所处的位置是对称的,这便保证了四个钢球的中心处于两轴夹角的平分面上。这种万向节加工比较容易,允许的轴间夹角不超过20°,在两叉间允许有一定量的轴间滑动。
    圆弧槽型球叉式万向节主要应用于轻、中型越野车的转向驱动桥中。直槽型球叉式万向节主要应用于断开式驱动桥中,当半轴摆动时,用它可补偿半轴的长度变化而省去滑动花键。
圆弧槽型球叉式万向节作为转向驱动桥的传力构件时,万向节旋转轴线应与车桥的轴线相重合,以避免发生万向节的摆动现象。为了不至于在万向节转角接近最大值时,放置传力
钢球的主、从动叉的交叉槽趋于平行位置导致钢球无法约束而自动散开,造成万向节装配关系的破坏,在设计时应使两叉的最大夹角大于车轮的最大转角,同时万向节中心应位于转向主销轴线上。另外,应保证在万向节处于最大转角时,各传力钢球与定心钢球之间不接触,至少使传力钢球与定心钢球在此情况下的间隙不小于5mm,且使各钢球与万向节轴头均匀地预紧在一起,使得在任意方向旋转时能通过万向节的两个传力钢球来传递转矩,避免靠一个钢球来传递,从而防止产生过载现象。



2.球笼式万向节
球笼式万向节

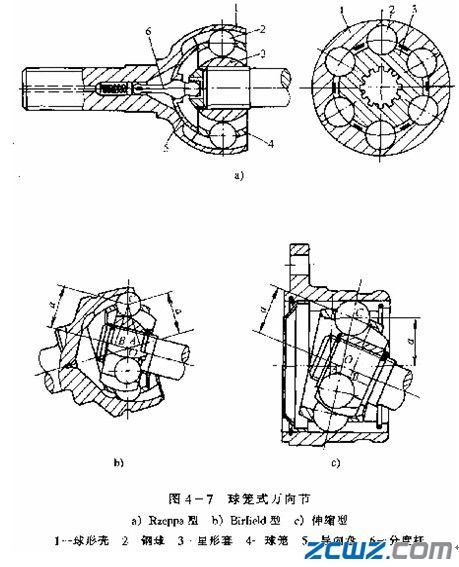

是目前应用最为广泛的等速万向节。早期的Rzeppa型球笼式万向节(图4—7a)是带分度杆的,球形壳1的内表面和星形套3的球表面上各有沿圆周均匀分布的六条同心的圆弧滚道,在它们之间装有六个传力钢球2,这些钢球由球笼4保持在同一平面内。当万向节两轴之间的夹角变化时,靠比例合适的分度杆6拨动导向盘5,并带动球笼4使六个钢球2处于轴间夹角的平分面上。经验表明,当轴间夹角较小时,分度杆是必要的;当轴间夹角大于11°时,仅靠球形壳和星形套上的子午滚道的交叉也可将钢球定在正确位置。这种等速万向节无论转动方向如何,六个钢球全都传递转矩,它可在两轴之间的夹角达35°~37°的情况下工作。
    目前结构较为简单、应用较为广泛的是Birfield型球笼式万向节(图4—7b)。它取消了分度杆,球形壳和星形套的滚道做得不同心,令其圆心对称地偏离万向节中心。这样,即使轴间夹角为0°,靠内、外子午滚道的交叉也能将钢球定在正确位置。当轴间夹角为0’时,内、外滚道决定的钢球中心轨迹的夹角稍大于11°,这是能可靠地确定钢球正确位置的最小角度。滚道的横断面为椭圆形,接触点和球心的连线与过球心的径向线成45‘角,椭圆在接触点处的曲率半径选为钢球半径的1.03~1.05倍。当受载时,钢球与滚道的接触点实际上为椭圆形接触区。由于工作时球的每个方向都有机会传递转矩,且由于球和球笼的配合是球形的,因此对这种万向节的润滑应给予足够的重视。润滑剂的使用主要取决于传动的转速和角度。在转速高达1500r/min时,一般使用防锈油脂。若转速和角度都较大时,则使用润滑油。比较好的方法是采用油浴和循环油润滑。另外,万向节的密封装置应保证润滑剂不漏出,根据传动角度的大小采取不同形式的密封装置。这种万向节允许的工作角可达42°。由于传递转矩时六个钢球均同时参加工作,其承载能力和耐冲击能力强,效率高,结构紧凑,安装方便。但是滚道的制造精度高,成本较高。
    伸缩型球笼式万向节(图4—7c)结构与一般球笼式相近,仅仅外滚道为直槽。在传递
转矩时,星形套与筒形壳可以沿轴向相对移动,故可省去其它万向传动装置中的滑动花键。
这不仅使结构简单,而且由于轴向相对移动是通过钢球沿内、外滚道滚动实现的,所以与滑
动花键相比,其滚动阻力小,传动效率高。这种万向节允许的工作最大夹角为20°。
    Rzeppa型球笼式万向节以前主要应用于转向驱动桥中,  目前应用较少。Birfield型球笼式万向节和伸缩型球笼式万向节被广泛地应用在具有独立悬架的转向驱动桥中,在靠近转向轮一侧采用Birfield型万向节,靠近差速器一侧则采用伸缩型球笼式万向节,以补偿由于前轮跳动及载荷变化而引起的轮距变化。伸缩型万向节还被广泛地应用到断开式驱动桥中。



等速万向节
