影响密封性能的其它因素

1、O形圈的硬度

O形圈材料硬度是评定密封性能最重要的指标。O形圈的硬度决定了O形圈的压缩量和沟槽最大允许挤出间隙。由于邵氏A70的丁腈密封都能满足大部分的使用条件，故如对密封材料不作特殊说明，一般提供邵氏A70的丁腈橡胶。

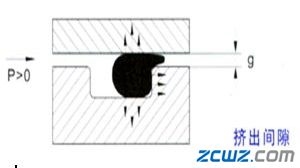

2、挤出间隙
最大允许挤出间隙gmax和系统压力，O形圈截面直径以及材料硬度有关。通常，工作压力越高，最大允许挤出间隙gmax取值越小。如果间隙g超过允许范围，就会导致O形圈挤出甚至损坏。
3、压缩永久变形
评定O形圈密封性能的另一指标即所选材料的压缩永久变形。在压力作用下，作为弹性元件的O形圈，产生弹性变形，随着压力增大，也会出现永久的塑性变形。压缩永久变形d可由下式确定：

式中：b0-原始厚度（即截面直径W）
　b1-压缩状态下的厚度
　b2-释放后的厚度
　通常，为防止出现永久的塑性变形，O形圈允许的最大压缩量在静密封中约为30%，在动密封中约为20%。

max

※　当压力超过5MPa时，建议使用挡圈。

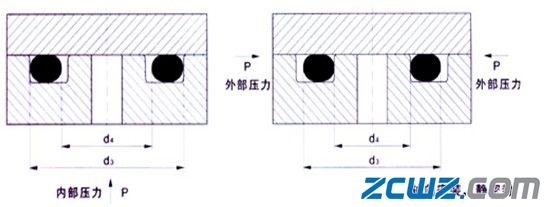

4、预压缩量

0.5m/s时，O形圈选择可按正常设计标准；当圆周速度大于0.5m/s时，须考虑拉长的橡胶圈受热后会收缩这一现象，故选择密封圈使其内径比起被它密封的轴径约大2%，上述现象就可以避免。密封圈在沟槽中安装后，导致密封圈受到径向压缩，O形圈圈在沟漕中形成微量波纹状，从而改善了润滑条件。
