联轴器型号

在考虑上述综合因素的基础上，联轴器选用程序如下：
　　 （一） 选用标准联轴器
　　设计人员在选择联轴器时首先应在已经制定为国家标准、机械行业标准以及获国家专利的联轴器中选择，只有在现有标准联轴器和专利联轴器不能满足设计需要时才自己设计联轴器。我国现已制订了数量相当多的不同品种，在不同结构型式和规格基本能满足不同转矩、转速和工况条件的标准联轴器。这些标准联轴器有的是我国自行研制并经过工业实验；有的是根据国外工业发达国家有关标准转化；有的是参考引进样机消化吸收并自行研制。有的标准联轴器不仅在国内是新型高性能，在国际上也具有先进水平，例如膜片联轴器。在制订标准时一般都经过严格程序，以保证标准的质量。标准联轴器是成熟的，一般也应是可靠的，关键是正确选择。国家专利联轴器例如弹性活销联轴器、扇形块弹性联轴器，吸取多种老式弹性联轴器的优点，克服了各自存在的缺点，在国内外均属高性能、新技术，是更新换代联轴器。
　　（二） 选择联轴器品种、型式
　　了解联轴器（尤其是挠性联轴器）在传动系统中的综合功能，从传动系统总体设计考虑，选择联轴器品种、型式。根据原动机类别和工作载荷类别、工作转速、传动精度、两轴偏移状况、温度、湿度、工作环境等综合因素选择联轴器的品种。 根据配套主机的需要选择联轴器的结构型式，当联轴器与制动器配套使用时，宜选择带制动轮或制动盘型式的联轴器；需要过载保护时；宜选择安全联轴器；与法兰联接时，宜选择法兰式；长距离传动，联接的轴向尺寸较大时，宜选择接中间或接中间套型。
　　（三） 联轴器转矩计算
　　传动系统中动力机的功率应大于工件机所需功率。根据动力机的功率和转速可计算得到与动力机相联接的高速端的理论转矩 T ；根据工况系数 K 及其他有关系数，可计算联轴器的计算转矩 Tc 。联轴器 T 与 n 成反比，因此低速端 T 大于高速端 T 。
　　（四） 初选联轴器型号
　　根据计算转矩 Tc ，从标准系列中可选定相近似的公称转矩 Tn ，选型时应满足 Tn ≥ Tc 。初步选定联轴器型号（规格），从标准中可查得联轴器的许用转速 [n] 和最大径向尺寸 D 、轴向尺寸 Lo ，应满足联轴器转速 n ≤ [n] 。
　　（五） 根据轴径调整型号
　　初步选定的联轴器联接尺寸，即轴孔直径 d 和轴孔长度 L ，应符合主、从动端轴径的要求，否则还要根据轴径 d 调整联轴器的规格。主、从动端轴径不相同是普遍现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴器型号。 新设计的传动系统中，应选择符合 GB/T 3852 中规定的七种轴孔型式，推荐采用 J 1 型轴孔型式，以提高通用性和互换性，轴孔长度按联轴器产品标准的规定。
　　（六）选择联接型式
　　联轴器联接型式的选择，取决于主、从动端与轴的联接型式，一般多采用键联接，为统一键联接型式及代号，在 GB/T 3852 中规定了七种键槽型式，四种无键联接，用得较多的是 A 型键（平键单键槽）。
　　（七） 定联轴器品种、型式、规格（型号）
　　根据动力机和联轴器载荷类别、转速、工作环境等综合因素，选定联轴器品种，根据联轴器的配套、联接情况等因素选定联轴器型式；根据公称转矩、轴孔直径与轴孔长度作校核验算，以最后确定联轴器的型号。 在轴系传动中一般均存在不同程度两轴线相对偏移，应选用挠性联轴器；当轴系传动中工作载荷产生冲击、振动时，则应选用弹性联轴器，从减振、缓冲效果和经济性考虑，宜选用非金属弹性元件弹性联轴器。
　　 我国普遍存在联轴器选用不当的现象，例如在冶金机械和重型机械的轴系传动中广泛选用齿式联轴器。在冶金机械和重型机械低速重载轴系传动中冲击、振动和两轴偏移是相当突出的不利因素，只有选用减振、缓冲效果好的弹性联轴器才能改善传动系统工作状态，而齿式联轴器无论是鼓形齿和直齿均为刚性可移式联轴器。根据不具备减振、缓冲功能，而且还存在要润滑密封，需定期维修，制造工艺复杂，成本高等一系列缺点，鼓型齿式联轴器理应所有齿都啮合（点接触），由于制造误差的存在，全部齿都啮合是不可能的，承载能力大是理论值。过去联轴器品种少，选择的余地小，如今有很多弹性联轴器问世，其中扇形块弹性联轴器和弹性活销联轴器是代替齿式联轴器的合理选择之一。

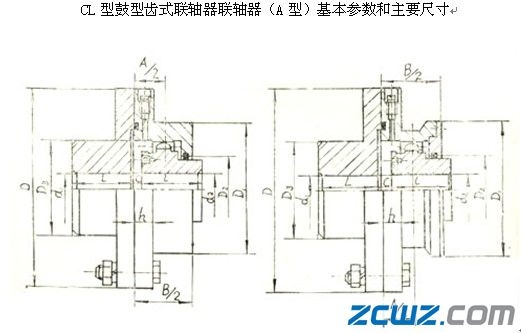

型号 公称扭矩Tn(N.m) 许用转速 [n](r/min) 轴孔直径 轴孔长度 D C C1 C2 转动惯量 Kg.m2 重量Kg Y J1 d1 d2 dz L CL1 710 3780 18 19 42 30 170 16 - - 0.03 7.8 20 22 24 52 38 6 18.5 18.5 25 28 62 44 2.5 14 18.5 30 32 35 38 82 60 11 - 40 112 84 CL2 1400 3000 30 32 35 38 82 60 185 2.5 13 22 0.05 12.5 40 42 45 112 84 28 48 50 112 84 CL3 3150 2400 40 42 45 112 84 220 2.5 15 28 0.13 26.9 48 50 55 56 60 142 107 36 CL4 5600 2000 45 48 50 112 84 250 2.5 21 28 0.21 34.9 55 56 60 63 65 70 142 107 17 36 71 75 CL5 8000 1680 50 55 56 112 84 290 5 30 40 0.45 55.8 60 63 65 70 142 107 71 75 80 85 90 172 132 CL6 11200 1500 60 63 65 142 107 320 5 25 - 0.70 79.9 70 71 75 80 85 90 95 172 132 100 110 212 167 CL7 18000 1270 65 70 71 75 142 107 350 5 40 40 1.15 109.5 80 85 90 95 172 132 25 45 100 110 120 212 167 CL8 22400 1140 80 85 90 95 172 132 380 5 35 45 2.33 138.8 100 110 120 125 212 167 30 130 140 252 202 CL9 28000 1000 90 95 172 132 430 5 25 40 3.55 171 100 110 120 125 212 167 30 130 140 150 252 202 160 302 240 CL10 50000 850 110 120 125 212 167 490 5 30 - 7.00 275.8 130 140 150 252 202 160 170 180 302 242 CL11 71000 750 120 125 212 167 545 5 40 - 13.75 385 130 140 150 252 202 35 160 170 180 302 242 190 200 220 352 282 CL12 100000 660 140 150 252 202 590 5 45 - 21.25 540 160 170 180 302 242 38 190 200 220 352 282 240 250 410 330 CL13 140000 600 160 170 180 302 242 680 7.5 45 - 40.00 798.3 190 200 220 352 282 240 250 260 410 330 280 470 380 CL14 200000 540 180 302 242 730 7.5 50 - 53.75 976.6 190 200 220 353 282 240 250 260 410 330 280 300 320 470 380 CL15 250000 480 200 220 352 282 780 7.5 50 - 81.25 1182.5 240 250 260 410 330 280 300 320 470 380 340 360 550 450 CL16 355000 425 240 250 260 410 330 900 10 - - 150 1936 280 300 320 470 380 340 360 380 550 450 400 650 540 CL17 560000 380 260 410 330 1000 10 - - 285 2700 280 300 320 470 380 340 360 380 550 450 400 420 440 450 650 540 CL18 710000 330 300 320 470 380 1100 10 - - 400 3690 340 360 380 550 450 400 420 440 450 650 540 460 480 500 650 540 CL19 1000000 300 360 550 450 1250 15 - - 675 5138 400 420 440 450 650 540 460 480 500 800 680 530 560 800 680   据说喜欢分享的,后来都成了大神 联轴器型号 我们承接公司网站建设，VR拍摄 相关推荐 轴承知识 润滑与维护 安装与拆卸 生产加工 轴承材料 轴承类型 轴承数据 轴承资料 轴承配套 您好，我是您的专属顾问 有什么问题可以随时点击咨询 点我咨询 企业品牌 人本集团有限公司 人本创始于1984年，在温州、杭州、无锡、上海、南充、芜湖、黄石等地建有八大轴承生产基地，生产内径1mm至外径6000mm范围内各类轴承三万余种，年轴承产量超过12亿套。 详情 万向钱潮股份有限公司 万向钱潮一直致力于汽车零部件的研发和制造，产品从零件到部件到系统集成，生产专业化，产品系列化，供货模块化。 详情 浙江天马轴承集团有限公司 浙江天马轴承集团有限公司位于湖州莫干山高新技术产业开发区通航制造小镇。拥有30年的发展历史，公司注册资本18亿元，是一家大型轴承企业。 详情 洛阳LYC轴承有限公司 洛阳LYC轴承有限公司（以下简称洛轴）始建于1954年，是中国“一五”期间156项重点工程之一。 详情 瓦房店轴承集团有限责任公司 瓦房店轴承集团有限责任公司（以下简称瓦轴集团）始建于1938年，是中国轴承工业的发源地，在世界轴承行业排名第八位。 详情 查看更多 企业品牌 # # 热门专题 # 轴承知识 KOYO圆柱滚子轴承安装常见问题的解决措施 2012-01-13 滚道声产生在于受到轴承载荷影响 2012-10-25 NSK轴承配合与载荷类型的关系 2011-06-01 防爆电机轴承温度过高因素及解决方法 2019-10-29 什么是轴承游隙？ 2018-09-21 轴承产品 LYC 圆柱滚子轴承 NU10/500/C3 ￥10000 LYC 其它轴承产品 从动车轮组2454*D500 ￥6400 LYC 推力调心滚子轴承 829588-1 ￥21840 LYC 其它轴承产品 69.850 ￥15.25 我们专业建站，为您提供全流程服务 酷站推荐 Layui原生态 · 开源 极简模块化 Web UI 组件库 997 Swiper中文网 纯js打造的滑动特效插件 959 在线PS软件 在线PS图片（照片）处理工具 833 TinyMCE中文文档 功能强大、所见即所得的富文本编辑器 741 Colorhub无版权图片下载 高清无版权图片，个人和商业用途免费 656 热门标签 轴承INAIKOSKFTIMKENFAGKOYONSKNTN滚动轴承滑动轴承热处理不锈钢深沟球轴承轴承钢 最新评论
