带座轴承结构特点及型号表示

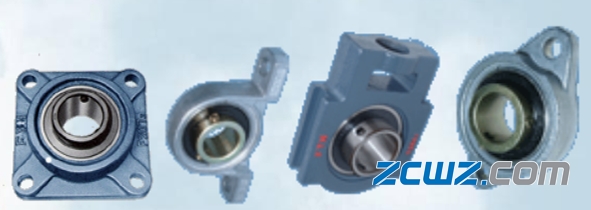

一、带座轴承的结构特点:

1、由轴承芯与轴承座组合的轴承单元。大部分轴承芯的外圈外径为外球面，与带有球面内孔的轴承座配对安装；

2、结构形式多样，通用性和互换性好；

3、有突出的调心性和密封性能，可以在恶劣的环境下工作；

4、使用方便，易于安装。

二、带座轴承——轴承芯结构、型号和尺寸表示方法：

1、UC轴承芯结构、型号系列和尺寸表示方法：

结构特征:轴承内圈两端突出，带紧定螺钉。

型号系列:UC2xx、UC3xx、UCXxx。英制如UC201-12。

尺寸计算:公制与通用类计算方法相同。英制尺寸为16进制，如UC201-12的内径尺寸为:12/16X 25.4=19.05mm。

2、UK轴承芯结构、型号系列和尺寸表示方法：

结构特征：内圈两端为平头，内孔带锥度。安装时需要配合紧定套使用。

型号系列：UK2xx、UK3xx、UKXxx。

尺寸计算：公制与通用类计算方法相同。

紧定套选用：如UK210轴承芯配用H2310紧定套。

3、B轴承芯结构、型号系列和尺寸表示方法：

结构特征：轴承内圈一端平头，一端突出，带紧定螺钉。

型号系列：公制Bx；英制：Bx-x或Bx-xx。

尺寸计算：公制尺寸计算方法通用类相同。英制如B6-18的内径尺寸为：18/16X25.4=28.575mm。

4、CS轴承芯结构、型号系列和尺寸表示方法：

结构特征：轴承内圈两端平头，带胶盖密封。

型号系列：CS2xx (ASAHI)=SC2xx(JIB)。

尺寸计算：公制尺寸计算方法通用类相同。

5、KH轴承芯结构、型号系列和尺寸表示方法：

结构特征：轴承内圈一端平头，一端突出，带偏心环。

型号系列：公制KH2xx；英制：KH2xx-x或KH2xx-XX。

尺寸计算:公制尺寸计算方法通用类相同。英制如KH206-18的内径尺寸为：18/16X25.4=28.575mm。

6、UG轴承芯结构、型号系列和尺寸表示方法：

结构特征：轴承内圈两端突出，带偏心环ER。

型号系列：UG2xx+ER、 UG3xx +ER。

尺寸计算:公制尺寸计算方法通用类相同。

三、轴承座代号表示

P：铸造立式座。系列有P2xx、P3xx、 PXxx。

PA：铸造窄立式座。系列有PA2xx、PA3xx、PAXxx。

PP：冲压立式座。系列有PP2xx、PP3xx、PPXxx。

F：铸造方形座。系列有F2xx、 F3xx、FXxx。

FS：铸造凸台方形座。系列有FS2xx、FS3xx、 FSXxx。

FL：铸造菱形座。系列有FL2xx、FL3xx、FLXxx。

FC：铸造凸台圆形座。系列有FC2xx、FC3xx、FCXxx。

C：铸造环形座。系列有C2xx、C3xx、CXxx。

FK：铸造悬挂式座。系列有FK2xx、FK3xx、FKXxx。

T：铸造滑块座。系列有T2xx、T3xx、TXxx。

注:①UC201、UC202、UC203、UC204的外径样，配用相同轴承座(如配P204)；②公制和英制轴承芯配相同的轴承座。如UC207和UC207-20配同一座P207。
