水轮发电机轴承位的轴维修新工艺

水轮发电机的发电量与水量的大小和水位落差有直接关系，水流速越快发电机转速越高，转速越高对同心度要求就越高。因此对于电机轴修复后保证同心度是关键要素，通常电机轴修复都需要在修复后经车床进行车削处理，以确保直线度，但在无法实现加加工的现状下，在线修复其确保同心的技术把控尤为重要。以往实现电机转子旋转或利用加工刀具旋转是发电机轴承位要达到原有同心和尺寸公差，或者修复后同心度和尺寸公差在允许公差范围以内的必要手段。

对于发电机轴承位的维修，必须达到修复后同心度、修复后的尺寸公差以及修复后部件配合的精度要求，才能满足电机的运行要求。索雷碳纳米聚合物材料固化后具有金属的特性和强度，可以满足车、铣、刨、磨要求。在无法实现机加工时，利用《工装》尺寸和材料未固化前的可塑性，重新注塑成型一个新的位置，以满设备部件装配条件和使用要求。索雷碳纳米聚合物材料不会产生焊接热应力，不会改变金属材质性能。

而索雷《工装修复工艺》是在无法实现机加工情况下方便、快捷、有效的修复措施。索雷工业在线修复工艺有别于机加工工艺，是在设备不旋转的条件下恢复轴径尺寸，是利用电机轴初始加工尺寸为基准进行修复，其修复形状公差和尺寸公差都可以控制在范围之内。索雷《工装》尺寸精度根据轴上各定位尺寸公差精加工而成，加工精度越高，恢复的轴径尺寸越精确。

（1）索雷工业碳纳米聚合物材料修复水轮发电机轴承位磨损的步骤

根据水轮发电机使用环境和电机的转速分析，利用高电机轴承位左右相邻的尺寸公差，加工《索雷工装》是实现在线修复确保同心的最佳方案，现场操作步骤如下：

1. 利用外径千分尺测量轴颈尺寸级后轴肩定位尺寸公差，加工《索雷工装》；

2. 工装加工后，用内径百分表测量加工后尺寸；

3. 试装工装，预紧螺栓工装结合面无间隙，后轴肩抱紧，不松动；

4. 拆卸工装，检查工装内壁有无损伤后擦涂SD7000脱模剂两遍；

5. 轴承位用乙炔氧气火焰烤油，直至油污碳化，控制温度避免高温对电机轴造成影响；

6. 根据轴承位尺寸以及磨损量计算SD7104材料用量；

7. 调和SD7104材料至均匀，然后涂覆在轴承位修复表面，涂覆材料有；

8. 安装工装并紧固螺栓，预紧螺栓时；

9. 用导热方式将修复部位加温，促进材料固化。

10. 拆卸工装，清除多余材料，测量修复后轴径尺寸；

11. 热装轴承及轴承定位环；

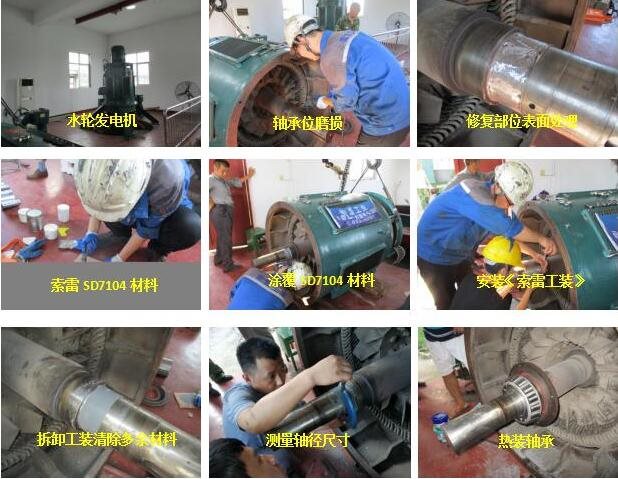

（2）索雷工业碳纳米聚合物材料技术修复水轮发电机轴承位磨损案例图片
