可倾瓦推力轴承的支撑方式及特点

可倾瓦推力轴承用于工况经常变化的大中小型轴承。各瓦能随工况变化自动调节倾斜度，最小油膜厚度h2随之改变，如下图1所示：

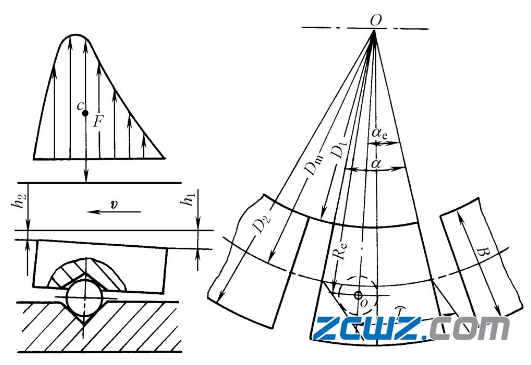

图1可倾瓦推力轴承

可倾瓦的支承方式有多种，瓦块支承应使各瓦受载尽可能均匀。为降低温升，可适当增大瓦面距，改进瓦的形状（如沿油的流向切去瓦角，采用圆形瓦等），使冷热油进出流畅，还可设置喷油管或循环冷却水管等。

可倾瓦推力轴承的支承方式就特点：

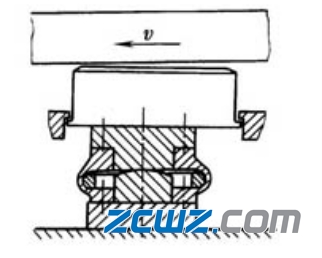

1、弹性垫支承

特点：结构简单、安装方便、成本低。弹性垫用耐油橡胶制造。适用于小型推力轴承。

2、弹性邮箱支承

特点：多弹性油箱间构成一连通器,能自动调整瓦载荷,不均匀度可达3%以下,长期运行稳定、可靠。油箱制造复杂,费用较低。适用于大型推力轴承。

3、球支承

特点：结构简单，制造、安装方便，成本低，适用于小型推力轴承。

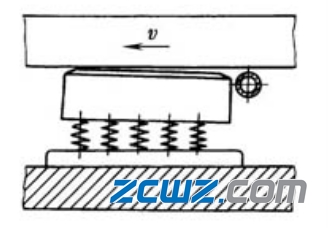

4、弹簧支承

特点：由一簇弹簧支承。对弹簧单件特性要求高。弹簧便于大量生产,故总成本不高。适用于中型推力轴承。

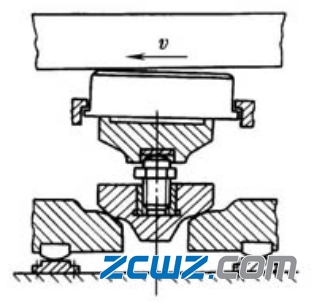

5、平衡块支承

特点：应用铰支梁杠杆原理自动平衡瓦间载荷,安装较方便,加工费用较弹性油箱支承低。因受平衡决策性的限制,宜用于转速不很高的大型轴承。

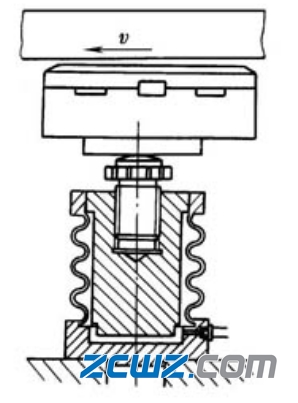

6、鼓形油箱支承

特点：又称单波纹式。均衡载荷的能力较弹性油箱差,不均匀度约为3%~5%左右，但加工较弹性油箱方便得多。适用于大型推力轴承。

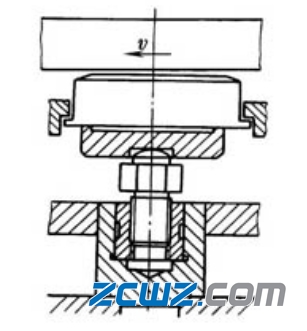

7、刚性支柱轴承

结构较简单,制造较方便,轴瓦转动灵活性也较好。半刚性托盘可均衡瓦的力变形和热变形。调整则较困难。适用于大、中型推力轴承。
