滚动轴承的特性和类型

1．滚动轴承的4个基本特性
（1）接触角
如图12-14所示，滚动轴承中滚动体与外圈接触处的法线和垂直于轴承轴心线的平面的夹角α，称为接触角。α越大，轴承承受轴向载荷的能力越大。

（2）游隙

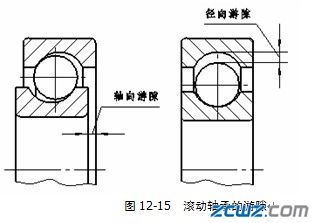

滚动体与内、外圈滚道之间的最大间隙称为轴承的游隙。如图12-15所示，将一套圈固定，另一套圈沿径向的最大移动量称为径向游隙，沿轴向的最大移动量称为轴向游隙。游隙的大小对轴承的运转精度、寿命、噪声、温升等有很大影响，应按使用要求进行游隙的选择或调整。

（3）偏位角
如图12-16所示，轴承内、外圈轴线相对倾斜时所夹锐角，称为偏位角。能自动适应偏位角的轴承，称为调心轴承。各类轴承的许用偏位角见表12-5

（4）极限转速
滚动轴承在一定的载荷和润滑的条件下，允许的最高转速称为极限转速，其具体数值见有关手册。
2．滚动轴承的类型
滚动轴承的类型很多，下面介绍几种常见的分类方法。
（1）按滚动体的形状分，可分为球轴承和滚子轴承两大类。

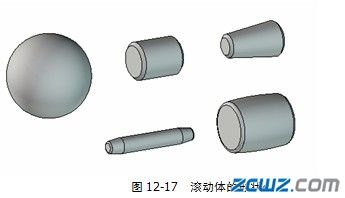

如图12-17所示，球轴承的滚动体是球形，承载能力和承受冲击能力小。滚子轴承的滚动体形状有圆柱滚子、圆锥滚子、鼓形滚子和滚针等，承载能力和承受冲击能力大，但极限转速低。

（2）按滚动体的列数，滚动轴承又可分为单列、双列及多列滚动轴承。
（3）按工作时能否调心可分为调心轴承和非调心轴承。调心轴承允许的偏位角大。
（4）按承受载荷方向不同，可分为向心轴承和推力轴承两类。
向心轴承：主要承受径向载荷，其公称接触角α=0°的轴承称为径向接触轴承；0°＜α≤45°的轴承，称为角接触向心轴承。接触角越大，承受轴向载荷的能力也越大。
推力轴承：主要承受轴向载荷，其公称接触角45°＜α＜90°的轴承，称为角接触推力轴承，其中α=90°的称为轴向接触轴承，也称推力轴承。接触角越大，承受径向载荷的能力越小，承受轴向载荷的能力也越大，轴向推力轴承只能承受轴向载荷。
