轴承视界 滚动轴承是现代机器中广泛应用的零件之一，它是依靠主要元件间的滚动接触来支承转动零件的(例如:转动的齿轮与轴)。滚动轴承也是标准件的一种，在设计过程中应在标准规格中选取。
一、滚动轴承的构成

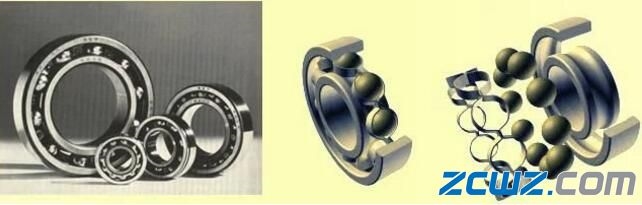

滚动轴承一般由内圈、外圈、滚动体、保持架等构成。

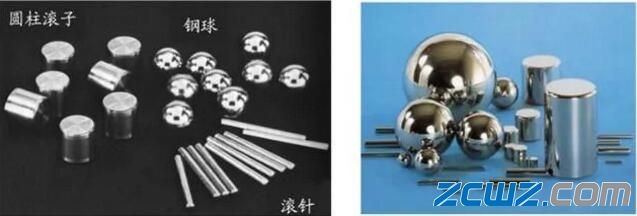

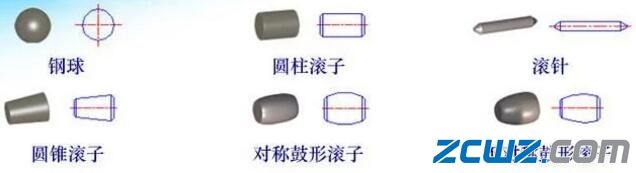

滚动体也有很多不同的种类，如下图。
二、滚动轴承的分类
滚动轴承的分类有多种方法:
1按滚动体的不同分类:球轴承、滚子轴承，如上图中所示。

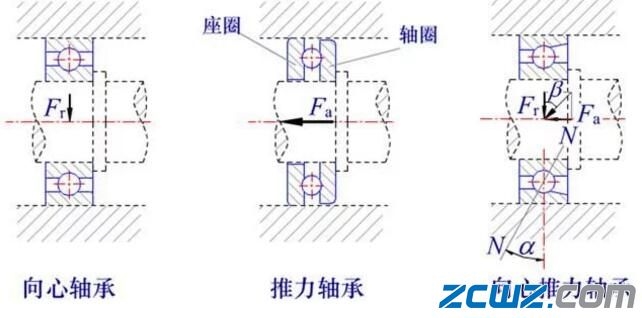

2按可承受的外载荷分类:向心轴承、推力轴承、向心推力轴承。在选择滚动轴承时需要考虑受力方向。下图中:夹角α叫作轴承的接触角，夹角β叫作载荷角。
3按轴承的结构形式不同分类:
在实际应用中，滚动轴承的结构形式有很多。作为标准的滚动轴承，在国家标准中分为13类，
(1)深沟球轴承
深沟球轴承的类型代号为6，主要承受径向载荷，也可同时承受小的轴向载荷。这种轴承大量生产，价格最低，使用最广。
(2)圆柱滚子轴承
圆柱滚子轴承的类型代号为N。它的外圈和内圈可以分离，无法承受轴向载荷，滚子由内圈(或外圈)的挡边进行轴向定位。有较大的径向承载能力。此类轴承可以不带外圈或内圈使用。
(3)角接触球轴承
角接触球轴承的类型代号为7，它可以同时承受径向载荷及轴向载荷，也可单独承受轴向载荷，能在较高转速下正常工作。因一个轴承只能承受单向的轴向力，故此类轴承一般成对使用。承受轴向载荷的能力与接触角α有关，接触角越大，可承受的轴向载荷越大。
(4)圆锥滚子轴承
类型代号为3。可以同时承受径向载荷及轴向载荷，外圈可以分离。和角接触球轴承一样，圆锥滚子也一般成对使用。
(5)调心球轴承
类型代号为1。调心球轴承的外圈滚道表面是以轴承中点为中心的球面，故能自动调心。这种轴承一般不宜承受纯轴向载荷。
(6)调心滚子轴承
类型代号为2。调心滚子轴承的性能和特点与调心球轴承类似，但具有较大的径向承载能力。
(7)滚针轴承
类型代号为NA。内径相同时，滚针轴承比其他类型的轴承的外径小，适用于空间较小的场合。它的内圈或外圈可以分离，工作时允许内、外圈有少量的轴向错动，有较大的径向承载能力，一般不带保持架，摩擦系数较大。
(8)带座外球面球轴承
类型代号为u。带座外球面球轴承由两面带密封的外球面轴承和铸造的(或钢板冲压的)轴承座组成。这种轴承结构紧凑、装卸方便、密封完善，适用于简单支承，常用于采矿、冶金、农业、化工、纺织、印染、输送机械等行业。
(9)推力球轴承
类型代号为5。这种轴承在工作时必须有一定的轴向载荷，避免钢球在滚道中滑动。在高速时离心力较大，钢球与保持架磨损，发热严重，使轴承的寿命降低，所以这种轴承的极限转速较低。
(10)推力调心滚子轴承
类型代号为29。用于承受以轴向载荷为主的轴向、径向联合负载。
(11)推力圆柱滚子轴承
类型代号为8。这种轴承可以承受单向载荷，它比推力球轴承的轴向承载能力大得多，并且刚性大、占用轴向空间小。适用于转速较低的场合。
(12)推力圆锥滚子轴承
类型代号为9。与推力圆柱滚子轴承类似，但允许转速稍高于圆柱滚子轴承。
(13)直线轴承
类型代号为L。直线运动轴承与直线运动导轨支承统称为直线运动滚动支承。这种轴承用于要求摩擦低、精度高、做直线运动机械部件的支承。如机床导轨、电子工业的调谐装置和检测仪表上，以滚动摩擦代替滑动摩擦，具有较高的承载能力和良好的速度性能。
三、滚动轴承的优缺点
1滚动轴承的优点:
摩擦阻力小，起动容易，效率高;
径向游隙较小，可用预紧的方法提高支承刚度及旋转精度;
对同尺寸的轴颈，滚动轴承的宽度较小，可使机器的轴向尺寸紧凑;
润滑方法简便，互换性好等。
2滚动轴承的缺点有:
承受冲击载荷能力较差;
高速运转时噪音大;
轴承不能剖分，位于长轴或曲轴中间的轴承安装困难;
比滑动轴承径向尺寸大;
与滑动轴承相比，寿命较低。
