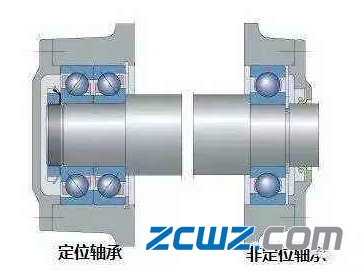

轴承视界所谓的固定轴承是有一个或几个滚道的推力滚动轴承的环形零件。固定端轴承使用的是能够承受联合（径向和轴向）载荷的径向轴承。这些轴承包括：深沟球轴承、双列或配对单列角接触球轴承、自调心球轴承、球面滚子轴承、配组的圆锥滚子轴承、NUP型圆柱滚子轴承或带HJ角圈的NJ型圆柱滚子轴承。
此外，固定端的轴承配置可包含两个轴承的组合：
1、只能承受径向载荷的径向轴承，如其中一个套圈不带挡边的圆柱滚子轴承。
2、提供轴向定位的轴承，如深沟球轴承、四点接触球轴承或双向推力轴承。
作轴向定位的轴承绝不能作径向定位，在轴承座上安装时通常带有较小的径向间隙。
有两种方法可以适应浮动轴承轴热位移。首先要使用一个只承受径向载荷且能允许轴向位移发生在轴承内部的轴承。这些轴承包括：CARB圆环滚子轴承、滚针轴承和一个套圈不带挡边的圆柱滚子轴承。另一个方法是使用一个在轴承座上安装时带有较小径向间隙的径向轴承，以便外圈可以自由地轴向移动。
固定轴承如何安装的？
1、往轴上安装轴承前，必须先拔下固定轴承外套的固定销，同时将轴颈表面打磨光滑干净，并在轴颈处涂油防锈兼润滑(允许轴承在轴上有稍微转动)。
2、在轴承座与轴承配合面涂润滑油，把双列圆锥滚子轴承装入轴承座内。然后将装配好的轴承与轴承座一起套在轴上，推至所需位置处进行安装。
3、固定轴承座的螺栓先不要拧紧，要让轴承外套在轴承座内能转动。同样装好同一根轴上的另一端轴承和座，将轴转动几圈，让固定轴承本身自动找正位置后。再将轴承座螺栓紧固好。
4、装偏心套。先将偏心套套在轴承内套的偏心台阶上，并用手顺轴的旋转方向拧紧．然后再将小铁棍插入或顶住偏心套上的沉孔．用手锤顺轴的旋转方向敲击小铁棍．使偏心套安装牢固，最后锁紧偏心套上的内六角螺钉。
注：
在双向限位支承中，轴承的内套圈在轴上，外套圈在轴承座孔中均须双向轴向紧固。在单向限位支承中，有必要在其传力的相反方向对内、外套圈施以单向轴向紧固。
如果选用不行分式的轴承作游动支承时，只需内套圈双向轴向紧固在轴上，外套圈相对于座孔自在轴向游动，当选用内、外套圈可分的向心轴承作游动支承时，则内、外套圈均需双向轴向紧固在轴上和座孔内，轴承的内、外套圈作相对轴向游动。

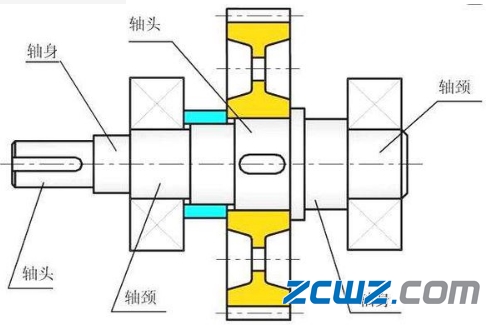

轴承的轴向定位通常是内套圈选用轴肩定位、外套圈选用轴承座孔的挡肩定位。
为了保证轴肩和挡肩的定位效果，应使轴肩和挡肩与轴承内、外套圈的端面贴紧。轴肩和挡肩的高度也应按规范选。轴承内、外套圈的固定方法要与传力巨细相对应。
固定轴承的定位方法：
1、锁紧螺母定位法：
采用过盈配合的轴承内圈安装时，通常使内圈一侧靠着轴上的挡肩，另一侧则一般用一个锁紧螺母（KMT或KMTA系列）固定。带锥形孔的轴承直接安装在锥形轴颈上，通常用锁紧螺母固定在轴上。
2、隔套定位法：
在轴承圈之间或轴承圈与邻近零件之间的采用隔套或隔圈，代替整体轴肩或轴承座肩是很便利的。在这些情况下，尺寸和形状公差也适用于相关零件。
3、阶梯轴套定位：
另一种轴承轴向定位的方法是采用阶梯轴套。这些轴套特别适合精密轴承配置，与带螺纹的锁紧螺母相比，其跳动更小且提供更高的精度。阶梯轴套通常用于超高速度主轴，对于这种主轴，传统的锁紧装置无法向其提供足够的精度。
4、固定端盖定位法：
采用过盈配合的轴承外圈安装时，通常使外圈的一侧靠着轴承座上的挡肩，另一侧则用一个固定端盖固定。固定端盖和其固定螺钉在一些情况下对轴承形状和性能产生负面影响。如果轴承座和螺钉孔间的壁厚太小，或者螺钉紧固太紧，外圈滚道可能会变形。最轻的ISO尺寸系列19系列比10系列或更重系列更容易受到此类损伤的影响。
