经典的轴承故障发展过程及阶段

一、轴承故障的过程变化

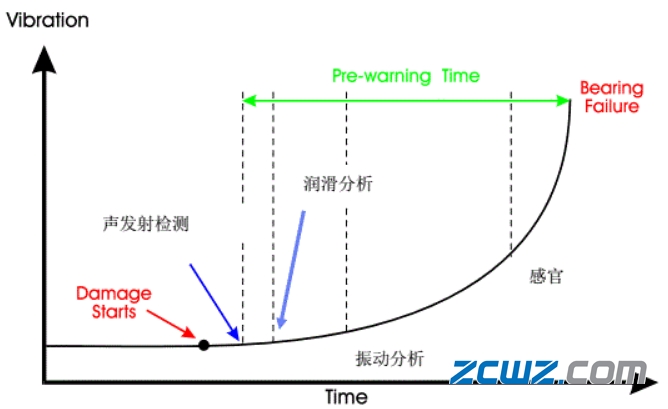

轴承故障劣化发展不是按线性规律，而是按指数规律变化，如下图所示：

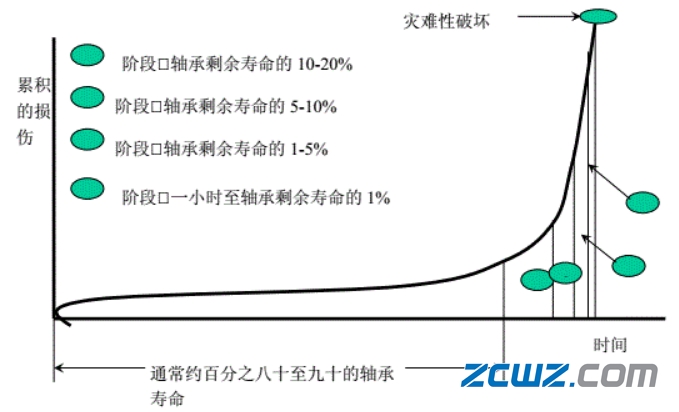

二、轴承故障发展阶段

1、初始阶段

●噪声正常；

●温度正常；

●可以用超声，振动尖峰能量，声发射测量出来，轴承外环有缺陷；

●振动总 量比较小，无离散的轴承故障频率尖峰；

●剩余寿命大于10%。

2、第二阶段

●噪声略增大；

●温度正常；

●超声，声发射，振动尖峰能量有大的增加，轴承外环有缺陷；

●振动总量略增大(振动加速度总量和振动速度总量)；

●对数刻度频谱上可清楚看到轴承故障频率，线性刻度频谱.上难得看到，噪声地平明显提高；

●剩余寿命5%。

3、第三阶段

●可听到噪声；

●温度略升高；

●非常高的超声，声发射，振动尖峰能量，轴承外环有故障；

●振动加速度总量和振动速度总量有大的增加；

●在线性刻度的频谱上清楚地看出轴承故障频率及其谐波和边带；

●振动频谱噪声地平明显提高；

●剩余寿命小于1%。

4、第四阶段

●噪声的强度改变；

●温度明显升高；

●超声，声发射，振动尖峰能量迅速增大，随后逐渐减小，轴承外环处在损坏之前故障状态；

●振动速度总量和振动位移总量明显增大，振动加速度总量减小；

●较低的轴承故障频率占优势的振动尖峰，振动颊谱中噪声地平非常高；

●剩余寿命小于0.2%。
