滑动轴承----选择轴承类型的特性曲线（分享）

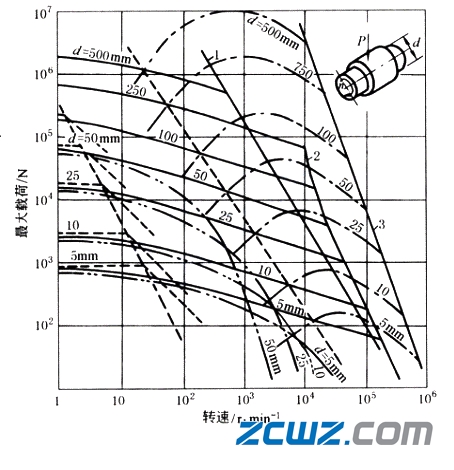

滑动轴承选择轴承类型的特性曲线

──滚动轴承； ┈┈无润滑轴承； ─··─··─含油金属烧结轴承(多孔质金属轴承)； ─·─·─流体动压轴承 1──滚动轴承的最大极限转速； 2──高速球轴承的最大极限转速； 3──轴断裂极限 备注：对于液体动压轴承，设b/d=1、中等粘度矿物油；其他轴承，设寿命为10000h，降低速度和载荷能延长寿命；对于液体静压轴承在载荷、速度全范围内均适用

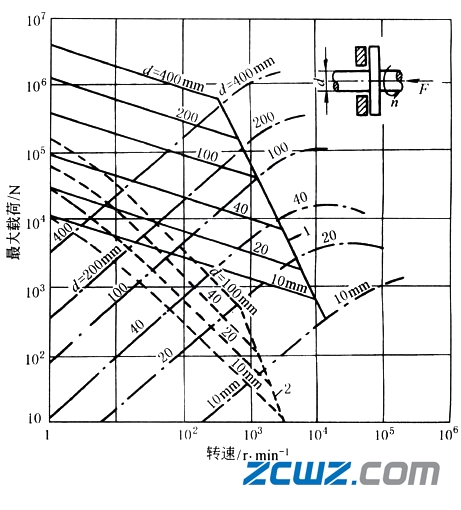

选择止推轴承用的特性曲线
──滚动轴承； ┈┈ 无润滑轴承及含油金属烧结轴承(多孔质金属轴承)； ─·─·─液体动压轴承 1──滚动轴承的最大极限转速； 2──无润滑轴承及含油金属烧结轴承(多孔质金属轴承)的最大极限转速 备注：除滚动轴承外，其余轴承的内外径之比为1：2。液体动压轴承的润滑油为中等粘度矿物油。除动压轴承外，其余轴承的寿命为10000h。液体静压轴承在载荷、速度全范围内均可用

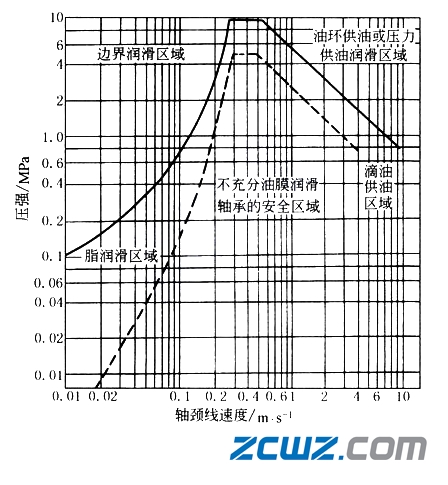

不同润滑状态的滑动轴承适用范围
