机械工艺常识：轴、轴承与公差配合

轴承

（一）轴承的功能和种类：

轴承的功能是支承轴及轴上转动的零件使其保持一定的旋转精度、承受负荷，同时也用来减少相对回转零件间引起的摩擦与磨损。

按照轴承工作的性质可分为滑动轴承和滚动轴承。滚动轴承是各类机械中普遍使用的支承部件；滑动轴承大部分使用在高速、重载、有较大的冲击载荷或对轴的旋转精度要求特别高的机械设备上，特别是需要采用剖分式结构的场合。

（1） 滚动轴承：

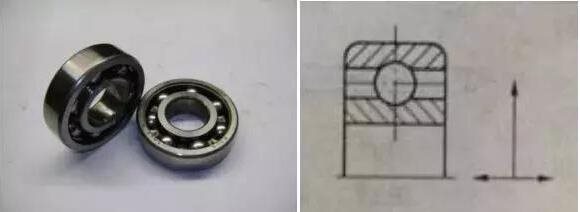

①单列向心球轴承（径向轴承、深沟球轴承） 特 点：主要承受径向载荷，要求轴的刚度大适用场合：变速箱和主轴上

型号表示：例 6305 型

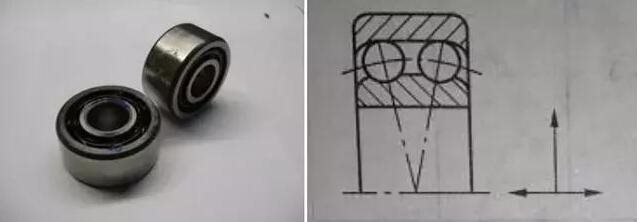

②双列向心球轴承（调心球轴承）

特 点：主要承受径向载荷，双排钢球，外圈滚道为内球面形，具有自动调心性能，可以自动补偿由于挠曲和壳体变形产生的同轴度误差

适用场合：支承座孔不能保证严格同轴度的部件中。型号表示：例 1207 型、3303 型（进口）

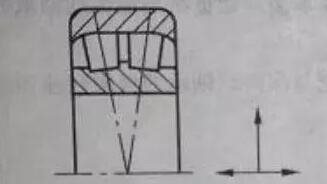

③调心滚子轴承（向心短圆柱滚子轴承）

特 点：主要承受径向载荷，同时也能承受一个方向的轴向载荷，有较高的径向载荷承受能力。

适用场合：重载或振动载荷下工作。型号表示：例 2000 型

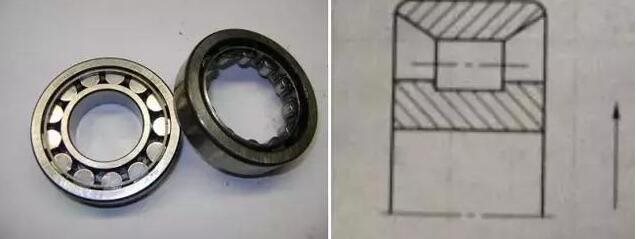

④圆柱滚子轴承

特 点：轴承内外圈可分开，属于可分离型轴承，内圈可作自由轴向移动适用场合：此轴承用于承受径向载

型号表示：N000 例 Nj202E（进口型号、内圈有挡边）NU206EC（内圈无挡边）

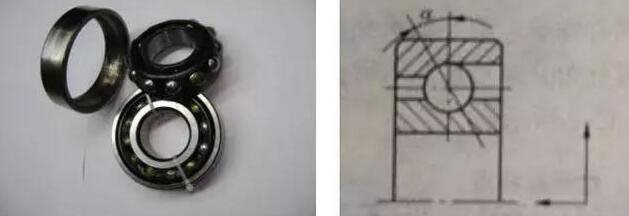

⑤向心推力球轴承（角接触球轴承）

特 点：可以同时受径向载荷和轴向载荷，也可以承受纯轴向载荷，极限转速较高，该类轴承承受轴向载荷的能力由接触角决定，α越大，承受轴向载荷的能力也越大（α=15°α=25°α=40°）

适用场合：角接触球轴承因只能承受单方向的轴向力，故这类轴承都应成对使用，如机床主轴

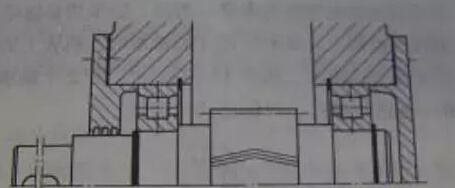

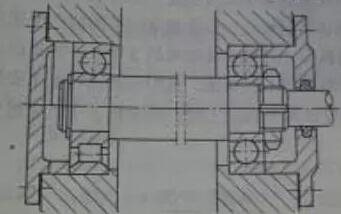

安装方法：(i)方法一：两端轴承外圈窄边相对，称为正安装（俗称面对面），

装配时迸轴承外圈，调小间隙，磨窄轴承外圈。

(ii)方法二：两端轴承外圈宽边相对，称为反安装（俗称背对背），可提高支承的刚性，改善轴的受力。装配时迸轴承内圈， 调小间隙，磨窄轴承内圈。

（iii）方法三：同向两组装配，装配精度 0.006～0.014mm 间隙调整， 预紧调整为 0.006mm，配合间隙为 0.001～0.004mm

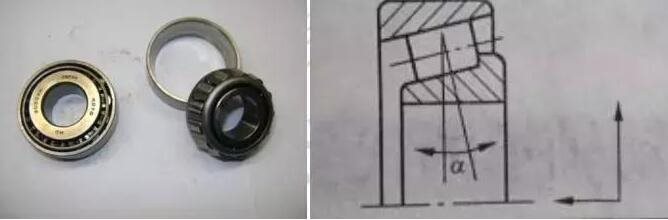

⑥单列圆锥滚子轴承

特 点：主要适用承受径向与轴向的联合载荷（径向为主），大锥角也可以承受以轴向载荷为主的径、轴向联合载荷，轴承为分离型轴承，在安装和使用过程中可以调整轴承的径向游隙和轴向游隙，也可以预过盈安装。

适用场合：转速不太高，刚性好轴向和径向载荷很大的轴上，如斜齿轮轴上型号表示：例 30202（进口）

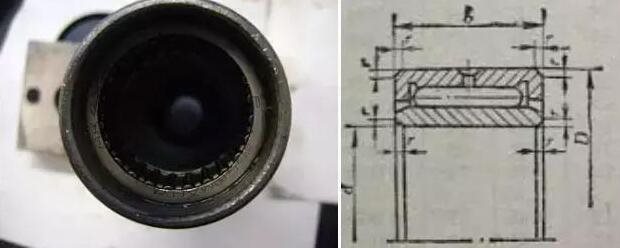

⑦滚针轴承：

分为内圈滚针轴承（74000 型）和无内圈滚针轴承（84000 型）。

型号表示：范例INA.ZARN2572-TU-ANA GERMANY02/B07→所配轴内孔φ25， 外圆φ72。

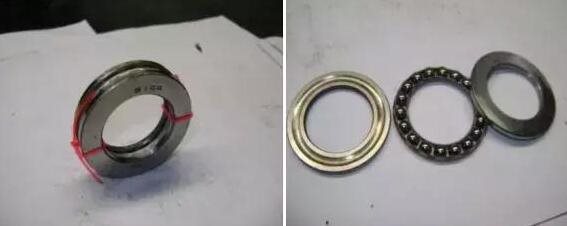

⑧单向推力球轴承（8000 型）双向推力球轴承（38000 型） 俗称平面轴承。

（2）滑动轴承：通常以铜轴套为主（静压轴承，俗称浮动轴承）
