怎么选择轴承类型

各类轴承具有不同的特性,适用于各种机械的不同使用情况。选择轴承类型时,通常应考虑下列因素。一般情况下:对承受推力载荷时选用推力轴承、角接触轴承,对高速应用场合通常使用球轴承,承受重的径向载荷时,则选用滚子轴承

步骤/方法
1

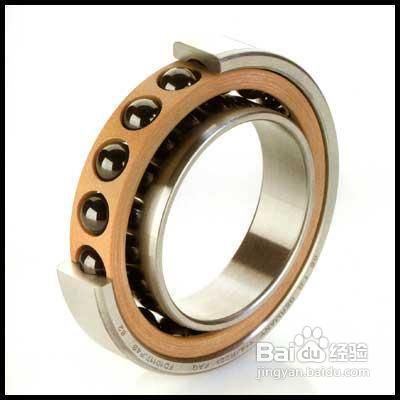

轴承所占机械的空间和位置 在机械设计中,一般先确定轴的尺寸,然后,根据轴的尺寸选择滚动轴承。通常是小轴选用球轴承,大轴选用滚子轴承。但是,当轴承在机器的直径方向受到限制时,则选用滚针轴承、特轻和超轻系列的球或滚子轴承;当轴承在机器的轴向位置受到限制时,可选用窄的或特窄系列的球或滚子轴承。

怎么选择轴承类型

步骤阅读
2

轴承所受载荷的大小、方向和性质 载荷是选用轴承的最主要因素。滚子轴承用于承受较重的载荷,球轴承用于承受较轻的或中等载荷,渗碳钢制造或贝氏体淬火的轴承,可承受冲击与振动载荷。在载荷的作用方向方面,承受纯径向载荷时,可选用深沟球轴承、圆柱滚子轴承或滚针轴承。承受较小的纯轴向载荷时,可选用推力球轴承;承受较大的纯轴向载荷时,可选用推力滚子轴承。当轴承承受径向和轴向联合载荷时,一般选用角接触球轴承或圆锥滚子轴承。对于悬臂支撑结构,常采用圆锥滚子轴承或角接触球轴承,且成对使用。

3

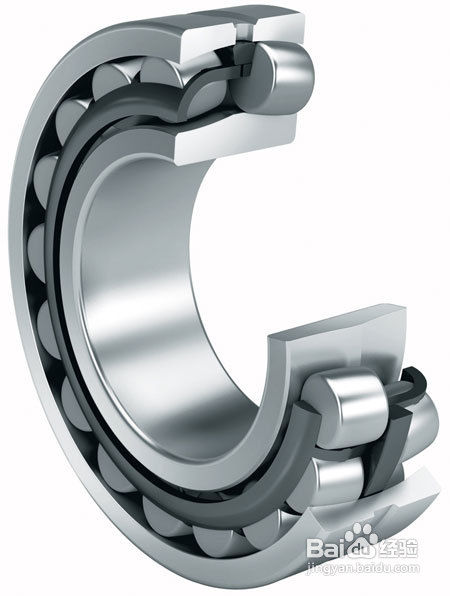

轴承的调心性能 当轴的中心线与轴承座中心线不同,有角度误差,或因轴的两支承间距较大而轴的刚性以较小,容易受力弯曲或倾斜时,可选用具有良好调心性能的调心球或调心滚子轴承,以及外球轴承。此类轴承在轴稍微倾斜或弯曲情况下,能保持正常工作。

怎么选择轴承类型步骤阅读
4

轴承的刚性 轴承的刚性,是指轴承产生单位变形所需力之大小。滚动轴承的弹性变形很小,在大多数机械中可以不必考虑,但在某些机械中,轴承刚性则是一个重要因素,一般应选用圆柱和圆锥滚子轴承。因为这两类轴承在承受载荷时,其滚动体与滚道属于点接触,刚性较差。另外,各类轴承还可以通过预紧,达到增大支承刚性的目的。如角接触球轴承和圆锥滚子轴承,为防止轴的振动,增加支承刚性,往往在安装时预先施加一定的轴向力,使其相互压紧。

5

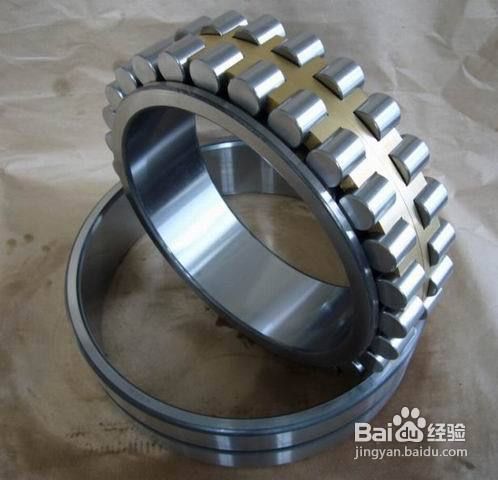

轴承的转速 每一个轴承型号都有其自身的极限转速,它是由诸如尺寸、类型及结构等物理特性所决定的,极限转速是指轴承的最高工作转速(通常用r∕min),超过这一极限会导致轴承温度升高,润滑剂干枯,甚至使轴承卡死。使用场合所要求的速度范围有助于决定采用什么类型的轴承。D是轴承尺寸,它通常是指轴承的节圆直径,在选择轴承时,使用轴承内径和外径的平均值,单位mm。用节圆直径D乘以轴旋转速度(单位r/min)得出一极限转速因素(DN),DN在选择轴承类型和尺寸时十分重要。大多数轴承制造厂家的产品目录都提供其产品的极限转速值,实践证明,在低于极限转速90%的状态下工作是比较好的。

怎么选择轴承类型

步骤阅读
6

轴承游动和轴向位移 通常情况下,一个轴用两个轴承相隔一定的距离给予支承。为了适应轴和外壳不同程度的热涨影响,安装时应将一个轴承在轴向固定,另一个轴承使之在轴上可以游动(即游动支承),以防止因轴的伸长或收缩引起的卡死现象。游动支承通常选用内圈或外圈无挡边的圆柱滚子轴承(原2000型、32000型)和滚针轴承,这主要是此类轴承内部结构允许轴与外壳有适当轴向位移的缘故。此时,内圈与轴,外圈与外壳孔可采用紧配合。当采用不可分离型轴承做游动支承时,如深沟球轴承、调心滚子轴承,在安装中必须允许外圈与外壳孔,或内圈与轴采用较松配合,使之轴向可自由游动。圆锥滚子轴承、调心滚子轴承和深沟球轴承基本上属于定位型,当用作非定位时则采用松配合安装。所有推力滚子轴承均属定位型轴承。

7

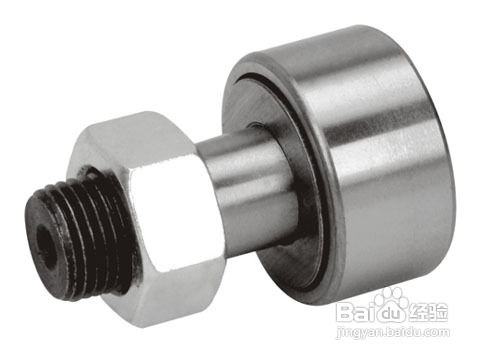

便利于轴承的安装和拆卸 选用轴承类型时,对轴承安装拆卸是否方便,亦必须考虑周全,特别是对大型和特大型轴承的安装和拆卸尤为重要。一般的外圈可分离的角接触球轴承、圆锥滚子轴承、圆柱滚子轴承和滚针轴承,安装拆卸比较方便,它们的内圈和外圈可分别装于轴上或壳体孔内。此外,内径带圆锥孔的,带紧定套的调心滚子轴承、双列圆柱滚子轴承和调心球轴承,也比较容易安装拆卸。

怎么选择轴承类型

步骤阅读
8

其它要求 除上述因素外,还应考虑轴承的工作环境温度、轴承密封及对摩擦力矩、振动、噪声等的特殊要求。
