轴承视界轴承是当代机械设备中一种重要零部件。轴承种类繁多，其中较为常见的一种为滚动轴承。
滚动轴承是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件。

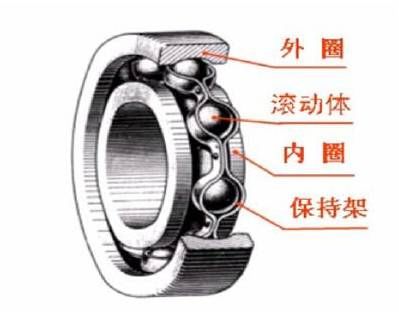

它的结构是这样子的
▌ 内圈：与轴相配合并与轴一起旋转；
▌ 外圈：与轴承座相配合，起支撑作用；
▌ 滚动体：借助于保持架均匀的将滚动体分布在内圈和外圈之间，其形状大小和数量直接影响着滚动轴承的使用性能和寿命；
▌ 保持架：使滚动体均匀分布，引导滚动体旋转起润滑作用。
那么机械制图是怎么绘出这些形态各异的滚动轴承的呢？快拿出小本本来记一记吧~

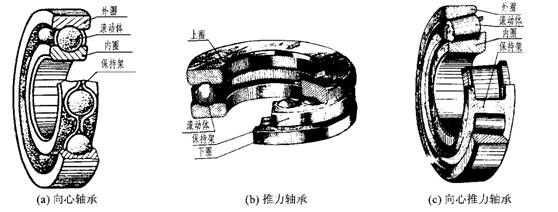

滚动轴承按承受载荷的方向可分为三类：
（1）向心轴承 主要承受径向载荷，如深沟球轴承。
（2）推力轴承 仅能承受轴向载荷，如推力球轴承。
（3）向心推力轴承 能同时承受径向载荷和轴向载荷，如圆锥滚子轴承。
滚动轴承应按GB/T 4459.7—1998中的规定绘制，即在装配图中，当不需要确切地表示滚动轴承的形状和结构时，可采用简化画法和规定画法来绘制。
简化画法又可采用通用画法或特征画法来表示。

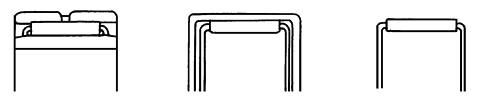

滚动轴承的通用画法

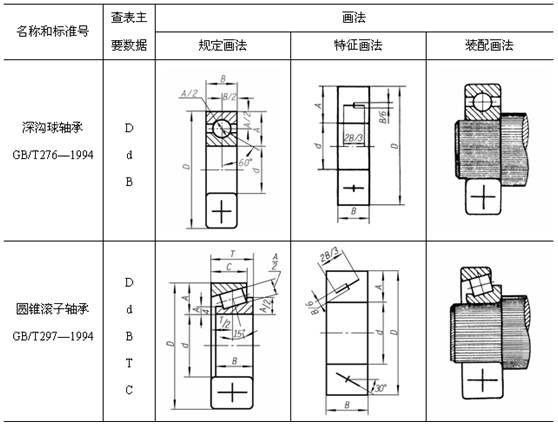

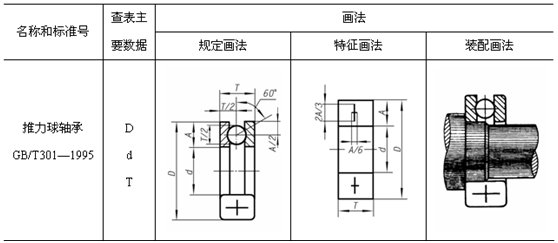

三类滚动轴承的规定画法
滚动轴承的特征画法及规定画法 | |||
特 征 画 法 | 规 定 画 法 | ||
在剖视图中，如需较形象地表示滚动轴承的结构特征时，可采用表中所示在矩形线框内画出其结构特征要素符号的方法表示 表滚动轴承的通用画法中图4～图7的规定也适用于特征画法。特征画法应绘在轴的两侧 | 必要时，在滚动轴承的产品图样、产品样本、用户手册和使用说明书中可采用表中的规定画法绘制。规定画法一般绘制在轴的一侧，另一侧按通用画法绘制 | ||
| 球 轴 承 | 滚 子 轴 承 | |
GB/T 276 |
GB/T 283 | ||
|
|
GB/T 285 | |
| |||
|
GB/T 281 |
GB/T 288 | |
|
GB/T 292 |
GB/T 297 | |
|
GB/T 294 (三点接触) | ||
|
GB/T 294 (四点接触) | ||
|
GB/T 296 | ||
|
|
GB/T 299 | |
|
| ||
|
GB/T 5801 JB/T 3588 GB/T 290 JB/T 7918 | ||
|
GB/T 5801 GB/T 5801 JB/T 7918 | ||
|
GB/T 6445.1 | ||
|
JB 3123 | ||
|
JB 3123 | ||
|
JB 3122 | ||
|
GB/T 16643 | ||
| 球 轴 承 | 滚 子 轴 承 | |
GB/T 301 |
| ||
|
GB/T 301 | ||
|
JB/T 6362 | ||
|
GB/T 301 | ||
|
GB/T 301 | ||
|
GB/T 5859 | ||
滚动 轴承 轴线 垂直 于投 影面 的特 征画 |
| 在垂直于滚动轴承轴线上的投影面的视图上，无论滚动体的形状(球、柱、针等)及尺寸如何，均可按本图的方法绘制 | |
|
|
