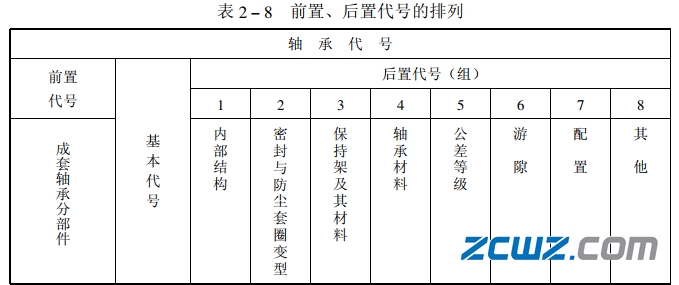

轴承视界前置、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左右添加的补充代号。其排列见表2-8。
1.前置代号
前置代号用字母表示，代号及其含义见表2-9
表2-9前置代号
代号 | 含义 | 示例 | ||
新标准 | 旧标准 | 新标准 | 旧标准 | |
L |
--
| 可分离轴承的可分离内圈或外圈 | 可分离轴承的可分离内圈或外圈 | -- |
R | 不带可分离内圈或外圈的轴承（滚针轴承仅适用于NA型) | 不带可分离内圈或外圈的轴承（滚针轴承仅适用于NA型) | 292207 6354904 | |
K | 滚子和保持架组件 | 滚子和保持架组件 | 309707 | |
WS | -- | 推力圆柱滚子轴承轴圈 | 推力圆柱滚子轴承轴圈 | -- |
GS | -- | 推力圆柱滚子轴承座圈 | 推力圆柱滚子轴承座圈 | -- |
2.后置代号
后置代号用字母（或加数字）表示。
(1）后置代号的编制规则
1）后置代号置于基本代号的右边并与基本代号空半个汉字距（代号中有符号"_”、“/”除外)。当改变项目多，具有多组后置代号，按表2-8所列从左至右的顺序排列;
2）改变4组（含4组)以后的内容，则在其代号前用“”与前面代号隔开（例:6205- 2Z/P6、22308/P63);
3）改变内容为第4组后的两组时，当前组与后组代号中的数字或文字表示含义可能混淆时，两代号间空半个汉字距(例:6208/P63 V1)。

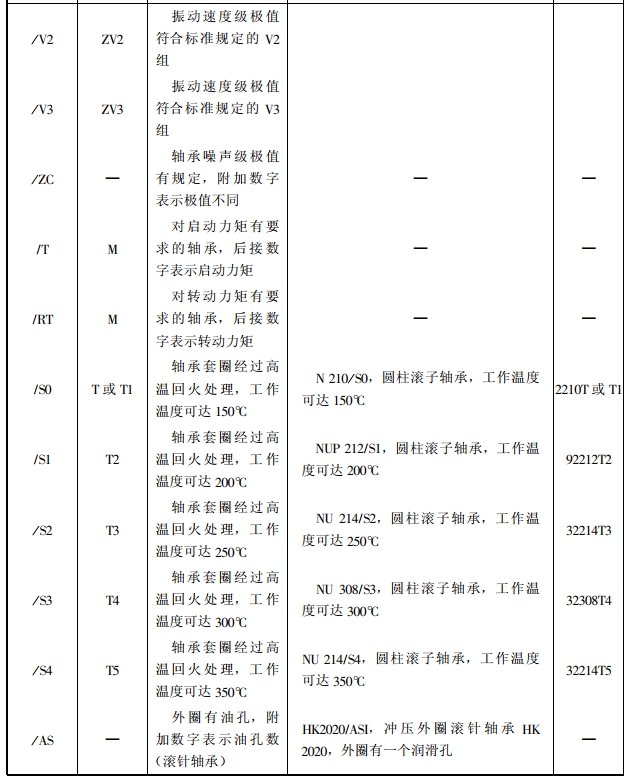

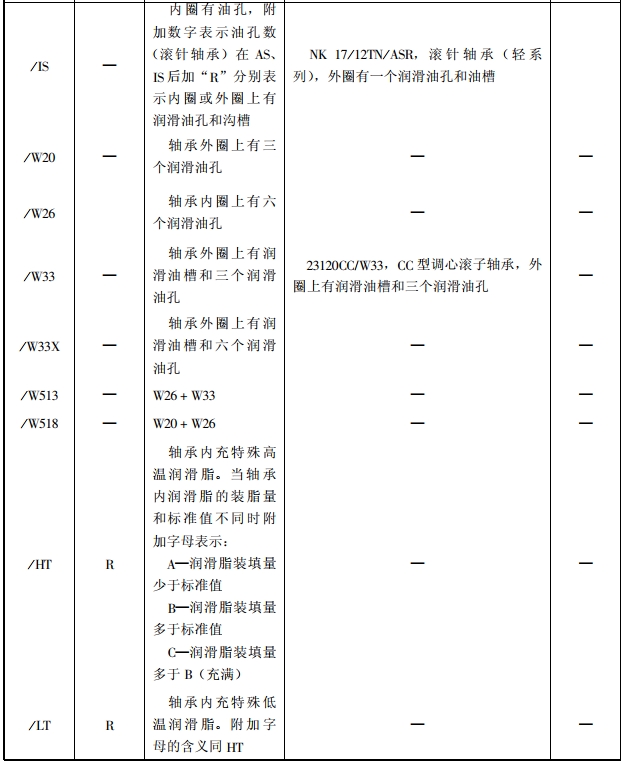

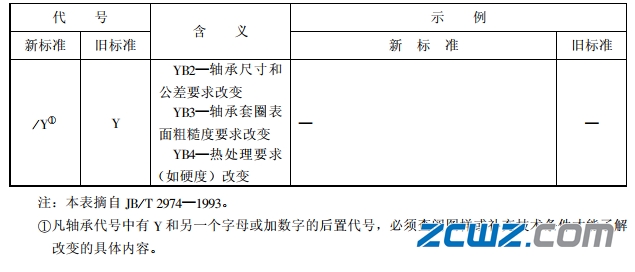

(2）后置代号及含义（表2-10~2- 17)
表2-12 保持架结构、材料改变的代号及含义
类 别 | 代号 | 含义 | |
新标准 | 旧标准 | ||
保持架材料 | F F1 F2 F3 F4 Q Q1 Q2 Q3 Q4 M L L1 L2 T TH TN TN1 TN2 TN3 TN4 TN5 J Y SZ | W W1 W W2 W3 Q Q Q1 Q2 -- H L L L1 J -- A A A1 A2 A3 A4 F F D |
钢、球墨铸铁或粉末冶金实体保持架 碳钢 石墨钢 球墨铸铁 粉末冶金 青铜实体保持架 铝铁锰青铜 硅铁锌青铜 硅镍青铜 铝青铜 黄铜实体保持架 轻合金实体保持架 LY11CZ LY12CZ 酚醛层布管实体保持架 玻璃纤维增强酚醛树脂保持架（筐形) 工程塑料模注保持架 尼龙 聚砜 聚酰亚胺 聚碳酸酯 聚甲醛 钢板冲压保持架 铜板冲压保持架 保持架由弹簧丝或弹簧制造
|
保持架结构型式及表面处理 | H W R E D D1 D2 C A B P | -- -- -- -- -- -- -- Y -- -- -- | 自锁兜孔保持架 焊接保持架 铆接保持架（用于大型轴承) 磷化处理保持架 碳氮共渗保持架 渗碳保持架 渗氮保持架 有镀层的保持架（C1————镀银) 外圈引导 内圈引导 由内圈或外圈引导的拉孔或冲孔的窗形保持架
|
S V | -- ① |
引导面有润滑槽 满装滚动体（无保持架) | |
