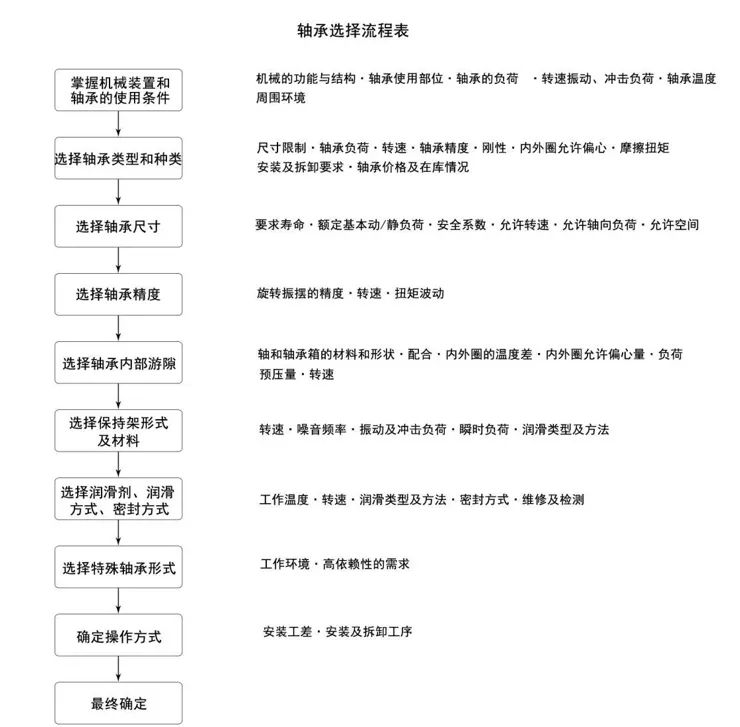

轴承视界滚动轴承的选择流程
随着工业的发展，轴承的用途越来越广泛，并仍在不断地发展，已成为及其重要的机械元件之一，轴承的品种繁多，不同的使用要求对轴承的选择也不同，轴选择的正确与否决定了轴承的动作能力的高低，如何在各式各样的轴承中选择最适合的轴承往往是很难的。
转速
在一定载荷和润滑条件下，滚动轴承允许的最高转速称之为轴承极限转速。转速与轴承的类型、尺寸、精度、游隙、保持架的材料与结构、润滑方式、润滑剂的性质与用量、载荷大小与方向以及散热条件等多种因素有关。
各种轴承的极限转速见各类轴承规格的参数表，表中的数值是在脂润滑和油润滑条件下确定的。适用于当量动载荷P≤0.1C；润滑冷却条件正常；向心轴承仅承受径向载荷；推力轴承仅承受轴向载荷刚性轴承座和轴的条件下的0级工差轴承。
当实际的工作条件与上述不同时，例如，当轴承承受重载荷（P＞0.1C）或联合载荷时，所允许的最高工作转速可按下列公式计算：
Nmax≤f1f2nlim
式中
Nmax--轴承实际工作条件下的需用转速，r/min
f1--载荷系数，为考虑当轴承在当量载荷P＞0.1C条件下工作时，因接触应力增大，发热量增多，润滑条件恶化，导致表列极限转速低的修正参数。
f2--载荷分布系数。为考虑当轴承在联合载荷下，使受载滚动体数目增加，滚动体与滚道间的摩擦面增大，摩擦状况和润滑状况相对恶化，所导致的表列极限转速降低的修正参数。
Nlim--轴承的极限转速，r/min
如果轴承的实际工作转速超过允许的最高工作转速时，就需要采取某些改进措施，如改善润滑方式，设置有效的冷却系统，提高轴承精度，适当增大轴承游隙，改用特殊轴承材料和特殊结构的保持架等。
根据轴承转速选择轴承类型时，可参考以下几点：
（1）球轴承比滚子轴承具有较高的极限转速和旋转精度，高速时应优先选用球轴承。
（2）轴承的接触角越小，其套圈承受滚动体的惯性离心力的条件越好，故推力轴承的极限转速都低于向心轴承，且单列向心轴承优于双列调心轴承，当工作转速高时，若轴向载荷不大，可采用角接触球轴承承受纯轴向载荷。
（3）高速时，宜选用内径相同、外径较小的轴承，当其承载能力不够时，可采用宽系列轴承或将两个轴承并装在一起使用。
（4）实体保持架比冲压保持架允许更高一些的转速。

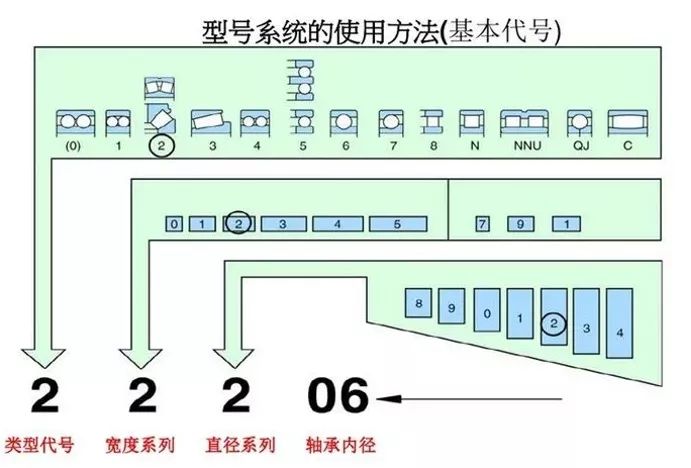

轴承的基本代号
基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，先分述如下：

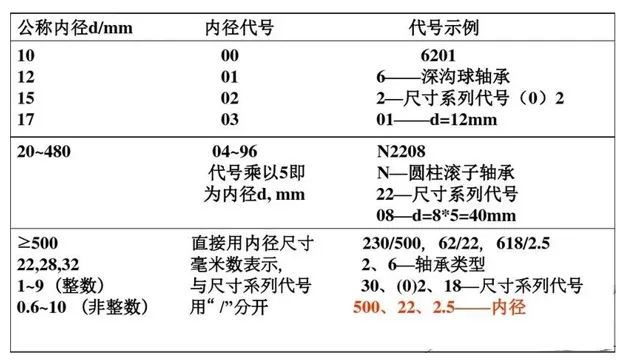

1）轴承内径用基本代号右起第一、二位数字表示。对常用内径d=20～480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d=20mm；12表示d=60mm等等。对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。对于内径小于10mm和大于500mm轴承，内径表示方法另有规定，可参看GB/T272—93。
2）轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。例如，对于向心轴承和向心推力轴承，0、1表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。各系列之间的尺寸对比如下图所示。推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。
3）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。当宽度直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号0，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。直径系列代号和宽度系列代号统称为尺寸系列代号。
4）轴承类型代号用基本代号左起第一位数字表示。

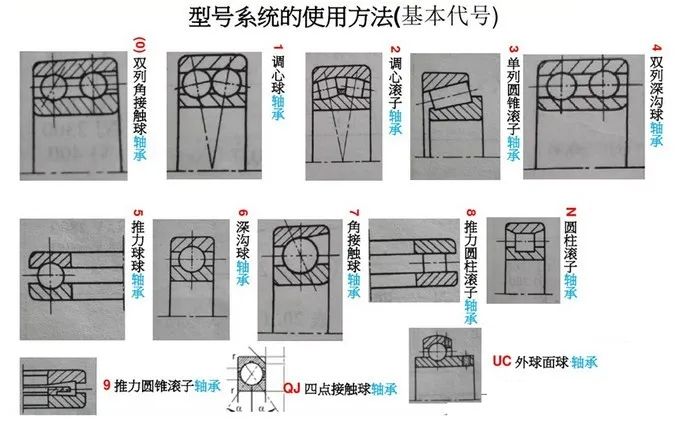

5）轴承类型编号：
0表示双列角接触球轴承
1表示调心球轴承
2表示调心滚子轴承和推力调心滚子轴承
3表示圆锥滚子轴承
4表示双列深沟球轴承
5表示推力球轴承
6表示深沟球轴承
7表示角接触轴承
8表示推力圆柱滚子轴承
9表示单列圆锥滚子轴承
N表示外圈无挡边圆柱滚子轴承
NU表示内圈无挡边圆柱滚子轴承
NJ表示内圈单挡边圆柱滚子轴承
NUP表示内圈单挡边、另一边带平挡圈的圆柱滚子轴承
NN表示双列圆柱滚子轴承
U表示外球面轴承
QJ表示四点接触球轴承
2.后置代号
轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。后置代号的内容很多，下面介绍几个常用的代号。
1）内部结构代号是表示同一类型轴承的不同内部结构，用字母紧跟着基本代号表示。如：接触角为15°、25°和40°的角接触球轴承分别用C、AC和B表示内部结构的不同。
2）轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为/PZ、/P4、/PS、/P6、/P6X和/P0。公差等级中，6X级仅适用于圆锥滚子轴承；0级为普通级，在轴承代号中不标出。
3）常用的轴承径向游隙系列分为1组、2组、0组、3组、4组和5组，共6个组别，径向游隙依次由小到大。0组游隙是常用的游隙组别，在轴承代号中不标出，其余的游隙组别在轴承代号中分别用/C1、/C2、/C3、/C4、/C5表示。
3.前置代号
轴承的前置代号用于表示轴承的分部件，用字母表示。如用L表示可分离轴承的可分离套圈；K表示轴承的滚动体与保持架组件等等。
实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的。以上介绍的代号是轴承代号中最基本、最常用的部分，熟悉了这部分代号，就可以识别和查选常用的轴承。
