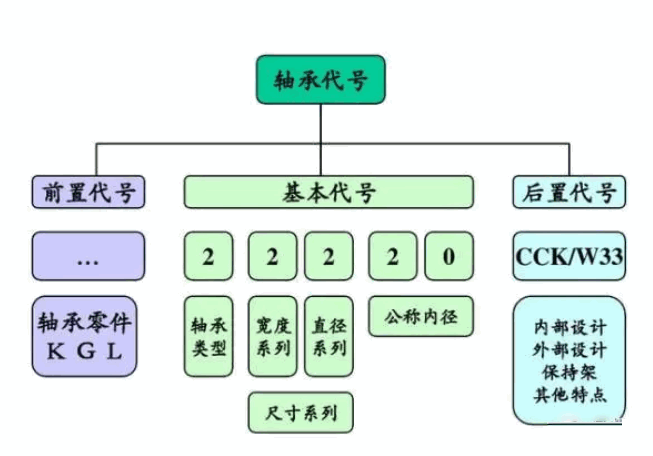

基本名称意义:
·产品类别
·标准结构
·规格
补充名称意义:
·结构可选择(各种不同结构)
·轴承的组成部分
·特殊轴承的类型
一、前置代号
GS——圆柱滚子推力轴承的座圈
K——圆柱滚子-保持架推力组件
K-——ABMA标准系列的英制圆锥滚子轴承内圈连滚子-保持架组件(CONE)或外圈(CUP)
L——分离型轴承的内圈或外圈
R——分离型轴承的内圈或外圈连滚子-保持架组件
W——不锈钢深沟球轴承
WS——圆柱滚子推力轴承的轴圈
ZE——用于电控法安装的轴承
二、基本代号

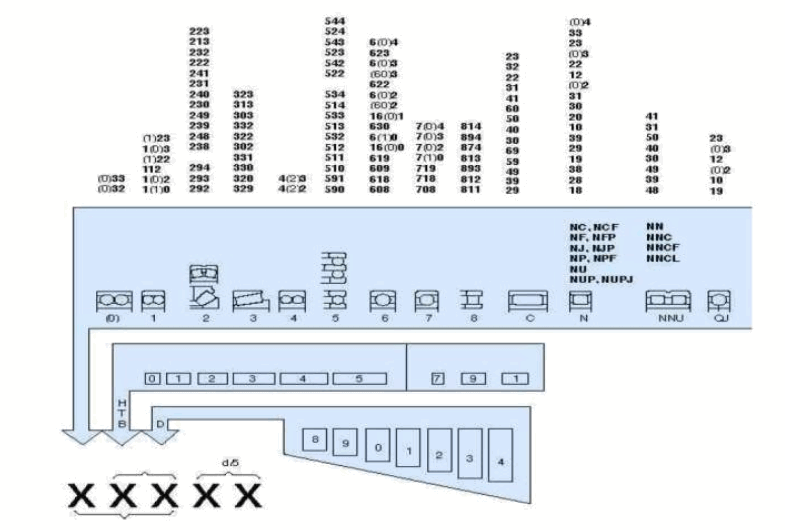

所有的SKF轴承型号标准都有特定的基本型号,通常有三个、四个或五个数字,或字母与数字的组成。几乎所有标准球轴承或滚子轴承的型号系统如所示。数字和字母与数字组合的意义如下:
(1)第一个数字或第一个字母或字母组合表示轴承类型
0类: 双列角接触球轴承(通常省略) 例:(0)3204 A
1类: 自调心球轴承 例:1201 ETN9
2类: 球面滚子轴承、球面滚子推力轴承 例:22209 E 29328 E
3类: 圆锥滚子轴承 例:32016 X/Q
4类: 双列深沟球轴承 例:4206 ATN9
5类: 推力球轴承 例:51100
6类: 深沟球轴承 例:6213-2Z
7类: 角接触球轴承 例:7305 BECBM
8类: 圆柱滚子推力轴承 例:81111TN
N类: 圆柱滚子轴承 第二个字母,有时候第三个字母,用来确定法兰结构,例如: NJ,NU,NUP; 双列或多列圆柱滚子轴承的型号总是以NN开 头。 例:NU 2317 ECJ
C类: CARB轴承 C 2205
QJ类:四点接触球轴承 例:QJ217MA
(2)后面两位数字确定ISO尺寸系列;第一位数字代表宽度或高度系列(分别是尺寸B、T或H),第二位数代表直径系列(尺寸D) 。
(3)基本型号的最后两位数字是轴承的尺寸代号;乘以5就能得出以毫米为单位的内径。
但是任何规则都有些例外。轴承型号系统中最重要的例外如下所列。
1. 在一些情况下,表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
2. 对于内径小于等于10毫米或者大于等于500毫米的轴承,内径通常用毫米表示,不用代号。尺寸与轴承型号的其余部分用斜线分开,例如:618/8 (d = 8毫米)或511/530 (d = 530毫米). 按照ISO15:1998内径为22、28或32毫米的标准轴承也适用该方法,例如62/22 (d = 22毫米)。
3. 内径为10、12、15与17毫米的轴承有下列尺寸代号标志: 00 = 10毫米 01 = 12毫米 02 = 15毫米 03 = 17毫米。
4. 对于一些内径小于10毫米的较小轴承,例如深沟、自调心与角接触球轴承,内径也用毫米来表示(不用代号),但是它与系列型号之间不用斜线分开, 例如629或129 (d = 9毫米)。
5. 偏离标准内径的轴承内径总是不用代号,而是用多达三位小数的毫米来表示。该内径标志是基本型号的一部分,它与基本型号之间用斜线分开,例如6202/15,875 (d = 15,875毫米=5/8英寸)。
三、后置代号
如果轴承代号中有数个后置代号,则这些后置代号按以下顺序分组排列:
(1)内部设计
(2)外部设计
(3)保持架
(4)其他特点
(1)(2)(3)组中的后置代号与基本代号之间留出半个汉字距;(2)组中的防尘盖和密封圈的后置代号则是例外,在后置代号前面置一个连字符“-”;(4)组中的后置代号前面置一斜线。斜线也用来隔离下列两种情况下的两个(4)组后置代号:
a. 第一个后置代号以数字结尾和第二个后置代号以数字开头时。
例:6205/P53/223316。
b. 表示压缩和(/或)移动游隙范围的后置代号后再跟一表示润滑脂类型的后置代号,若省略斜线会引起混淆时。
例:6205-2Z/C2L/HT42(=C2L+HT42)。
