油封的密封机理原理

油封的密封机理原理



油封的密封机理涉及两个因素,一个是腔体的密封,主要是油封外缘(静态部件)在腔体中的定位;二是密封唇口与旋转轴表面接触的动态密封,这是油封的最重要功能。

油封的外缘为了保证油封在腔体的静态密封和孔内的稳固定位,并且容易装配。一般为橡胶材质包覆金属骨架,把橡胶弹性体的可靠静态密封能力和金属骨架支持定位的优点结合为一体。油封的外缘设计有倒角,以便于装配。另有油封在外缘上设计沟槽可以增加附着力,避免油封后退和歪斜的危险,也加大了压配合公差,可提高油封静态密封的可靠性。外缘设计为金属外骨架的油封适用于要求在腔体中安装特别牢固和精确的场合,要注意的是当油封座孔内表面糙时应当涂覆密封胶,在密封座处可以使用密封剂。

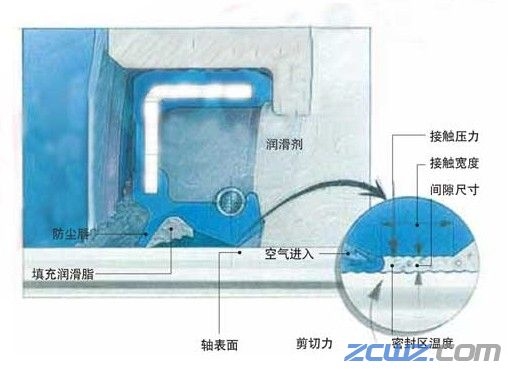

油封的密封唇接触区的密封机理对油封所起的密封功能具有极其重要的意义,它取决于:密封唇的设计;弹性材料的结构;轴表面的粗糙度等。密封唇的径向力、密封唇的角度设计和唇尖与弹簧中心的距离设计的综合作用,产生了一种对轴面不对称分布的接触压力:在油侧压力最大并陡升增加;在空气侧压力呈小角度衰减。在过盈量(密封唇的内径在自由状态、无负荷情况下设计为比轴的直径略小)的配合下,接触压力的这种不对称分布,与旋转轴产生的圆周环形紧箍力的联合作用,导致密封唇接触区的结构特性变形。这种密封弹性体变形结构是油封试运转时形成的,对密封性能起着决定性作用(因此,油封需要一个试运转的磨合期)。螺旋线的影响加上轴的旋转,由这种变形构造产生向油侧的泵吸作用。

1.综述:油封是用于密封机械设备中旋转轴的密封元件,而腔体基本上是静止的。

2.油封密封状态:油封外缘和腔体之间为静态密封,同时保证油封外缘在腔体之间的可靠定位。油封密封唇和轴之间的密封状态,当轴旋转时为动态密封,轴静止时为静态密封。

3. 密封原理:为了达到密封的效果,必须使轴和油封唇间隙间形成一层油膜,在液体表面张力和骨架油封密封唇的作用下,形成一层油膜,防止了工作介质的泄漏,从而实现旋转轴的密封。油膜厚度过大,油封泄漏;厚度过小,可能发生干摩擦,引起油封和轴磨损;密封唇与轴之间没有油膜,则易引起发热、磨损。油膜的形成却有很多影响因素。例如:滑动面的光洁度,发生接触部分的压力分布等等。
