联轴器装配技术标准

一、  凸缘联轴器（图2）装配时，两个半联轴器端面应紧密接触，两轴心的径向位移不应大于0.03mm。

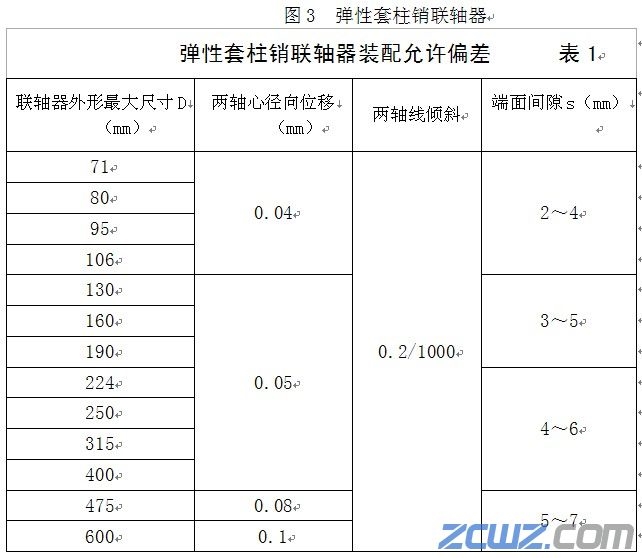

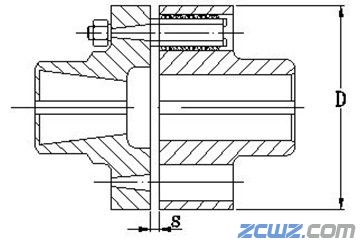

二、  弹性套柱销联轴器（图3）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表1的规定。

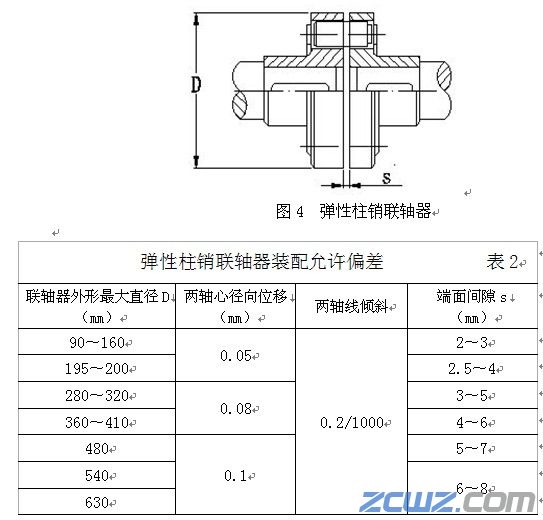

三、  弹性柱销联轴器（图4）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表2规定。

四、  弹性销轴齿式联轴器（图5）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表3的规定。

五、  齿式联轴器（图6）装配时应符合下列要求：

1、装配时两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表4规定。

2、联轴器的内、外齿的啮合应良好，并在油浴内工作，其中小扭距、低转速的应选用符合国家现行标准《锂基润滑脂》的ZL－4润滑脂，大扭距、高转速的应选用符合国家现行标准《齿轮油》的HL20、HL30润滑油，并不得有漏油现象。

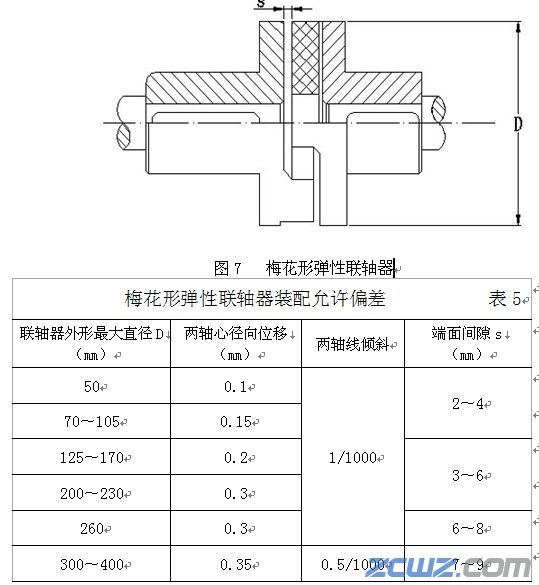

六、 梅花形弹性联轴器（图7装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表5的规定。

七、  当测量联轴器端面间隙时，应使两轴窜动到端面间隙为最小尺寸的位置。
