磨床型号的含义说明

磨床的种类很多，按GB/T15375-1994磨床的类、组、系划分表，将我国的磨床品种分为三个分类。一般磨床为第一类，用字母M表示，读作“磨”。超精加工机床、抛光机床、砂带抛光机为第二类，用2M表示。轴承套圈、滚球、叶片磨床为第三类，用3M表示。齿轮磨床和螺纹磨床分别用Y和S表示，读作“牙”和“丝”。第一类磨床按加工不同分为一下几组：0—仪表磨床；1—外圆磨床（如M1432A、MBS1332A、MM1420、M1020、MG10200等）；2--内圆磨床（如M2110A、MGD2110等）；3—砂轮机；4—研磨机、珩磨机；5—导轨磨床；6—刀具刃磨床（M6025A、M6110等）；7—平面及端面磨床（如M7120A、MG7132、M7332A、M7475B等）；8—曲轴、凸轮轴、花键轴及轧辊轴磨床（如M8240A、M8312、M8612A、MG8425等）；9—工具磨床（如MK9017、MG9019等）。
型号还指明机床主要规格参数。一般以内、外圆磨床上加工的最大直径尺寸或平面磨床工作台面宽度（或直径）的1/10表示；曲轴磨床则表示最大回转直径的1/10；无心磨床则表示基本参数本身（如M1080表示最大磨削直径为80mm）。
应当注意，外圆磨床的主要参数代号与无心外圆磨床不同。
磨床的通用特性代号位于型号第二位（如表1-1），如型号MB1432A中的B表示半自动万能外圆磨床。
磨床结构性能的重大改进用顺序A、B、C……表示，加在型号的末尾。

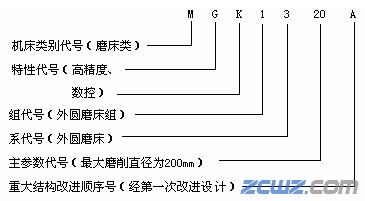

现以一数控高精度外圆磨床的型号说明磨床型号的表示方法。其最大磨削直径为200mm，经第一次改进设计。

常用的磨床型号含义如下：
M1432B表示万能外圆磨床，最大磨削直径为320mm，经第二次重大结构改进；
MM1420表示精密万能外圆磨床，最大磨削直径为200mm；
MBS1332A表示半自动高速外圆磨床，最大磨削直径为320mm，经第一次重大结构改进。
MG1432A表示高精度万能外圆磨床，最大磨削直径为320mm，经第一次结构改进。
MB1632表示半自动端面外圆磨床最大回转直径为320mm；
M1080表示无心外圆磨床，最大磨削直径为80mm；
M2110表示内圆磨床，最大磨削孔径为110mm；
M7120A表示卧轴矩台平面磨床，工作台宽度为200mm，经第一次重大结构改进；
M7475B表示立轴圆台平面磨床，工作台直径为750mm，经第二次重大结构改进；
M6025A表示万能工具磨床，最大回转直径为250mm，经第一次重大结构改进；
S7332表示螺纹磨床，最大工件直径为320mm。
