回转轴承组成部位及类型分析

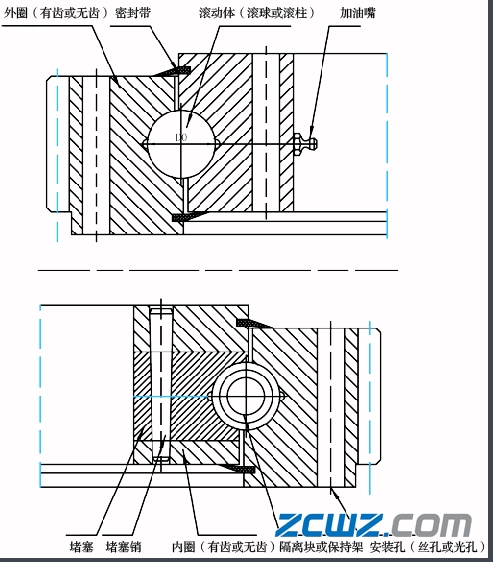

回转轴承也称为转盘轴承，还可以叫回转支承轴承，也有人称这样的轴承为：旋转支承 。总的来说，这种轴承主要由外圈（有齿或无齿）、密封带 、滚动体（滚球或滚柱）、加油嘴、堵塞、堵塞销、内圈（有齿或无齿）、隔离块或保持架和安装孔（丝孔或光孔）几个部位组合而成的。

回转轴承类型分析：

单排四点接触球式回转轴承

单排四点接触球式回转轴承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

双排异径球式回转轴承

双排球式回转支轴承有三个座圈，钢球和隔离块可直接排入上下滚道，根据受力状况，安排了上下两排直径不同的钢球。这种开式装配非常方便，上下圆弧滚道的承载角都为90°，能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时，滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大，结构紧固。特别适用于要求中等以上直径的塔式起重机，汽车起重机等装卸机械上。

单排交叉滚柱式回转轴承

单排交叉滚柱式回转轴承，由两个座圈组成，结构紧凑、重量轻、制造精度高，装配间隙小，对安装精度要求高，滚柱为1:1交叉排列，能同时承受轴向力、倾翻力矩和较大的径向力，被广泛地用于起重运输，工程机械和军工产品上。

三排滚柱式回转轴承承

三排滚柱式回转轴承有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷，是四种产品中承载能力最大的一种，轴、径向尺寸都较大，结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机，船用起重机、港口起重机，钢水运转台及大吨位汽车起重机等机械上。

轻型系列回转轴承

轻型回转轴承具有与普通回转支承相同的结构形式，重量轻，转动灵活。广泛应用于食品机械、灌装机械、环保机械等领域。

单排四点接触球式回转轴承

单排四点接触球式回转轴承由两个座圈组成，结构紧凑、钢球与圆弧滚道四点接触。主要用于汽车起重机、塔式起重机、挖掘机、打桩机、工程作业车、雷达扫描设备等承受倾翻力矩、垂直轴向力、水平倾向力作用的机械上。
