止推滑动轴承介绍,止推滑动轴承结构图

一、止推滑动轴承(推力轴承)的简介

止推滑动轴承承受轴向(沿着或平行于旋转轴线)载荷的滑动轴承,它除了支持轴做旋转运动外,还能阻止零件沿轴向移动。结构有:单金属和双金属的,双金属止推轴承或称复合金属止推轴承。

二、止推滑动轴承类型

主要有三种类型,分别为:套环止推轴承、垂直止推轴承(端面滑动轴承)和液体静压轴承。

1)套环止推轴承

套环止推轴承的轴环可与轴制成一体,也可单独制造再紧装于轴上。推一般可分为两种:

●单环的:可承受双方向轴向负载;

●多环的:可承受双方向高速度及重负载的轴向推力,该轴承应配合使用自动润滑装置。

止推滑动轴承介绍,止推滑动轴承结构图



图1 套环止推轴承

2)垂直止推轴承(端面滑动轴承)

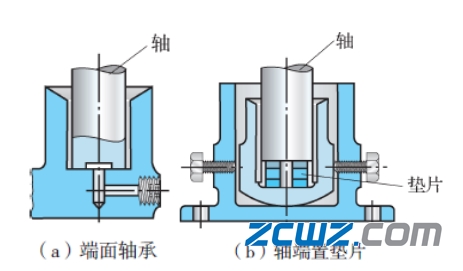

垂直止推轴承通常安装在轴端,用于支持垂直轴,如下图a。为使轴承便于校正及方便更换磨损部分,常在轴端底部放置若干平面形或球面形垫片,如下图b。

止推滑动轴承介绍,止推滑动轴承结构图

图2 垂直止推轴承

3)液体静压轴承

液体静压轴承是利用液压泵将油加压注入轴承与轴颈间,形成薄膜而减少摩擦,并且在轴端产生一静压力以抵抗轴向负载。若改由空气作为润滑剂进入轴承与轴颈间,则称空气轴承。

止推滑动轴承介绍,止推滑动轴承结构图

图3 空气轴承

三、止推滑动轴承结构图

止推滑动轴承的结构主要是由轴承座和止推轴颈组成的。根据止推滑动轴承结构的不同,主要分为两大类:一种是固定式止推轴承,另一种是可倾扇面止推轴承。

1)固定式止推轴承

固定式止推轴承里面常见的有四种:实心式、空心式、单环式和多环式。

止推滑动轴承介绍,止推滑动轴承结构图

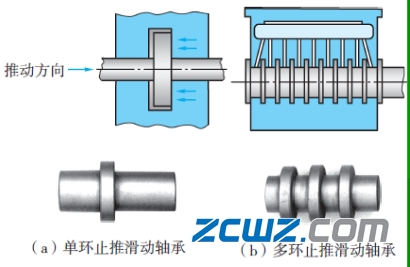

图4

注:机器多采用空心式,多环式,可承受双向轴向载荷。

①实心式:支撑面上压强分布极不均匀,中心处压强最大,线速度为0,对润滑很不利,导致支撑面磨损极不均匀,使用较少。

②空心式:支撑面上压强分布较均匀,润滑条件有所改善。

③单环式:利用轴环的端面止推,结构简单,润滑方便,广泛用于低速轻载场合。

④多环式:特点同单环型,可承受较单环更大的载荷,也可承受双向轴,向载荷。由于各环间载荷分布不均,其单位面积的承载能力比单环式低50%。

2)可倾扇面止推轴承

在轴的断面、轴肩或安装圆盘做成止推面,在止推环形面上,分有若干有楔角的扇形块。其数量一般为6-12扇形块,支承在球面或圆柱上,扇形块为钢背,滑动表面复以轴瓦材料。

止推滑动轴承介绍,止推滑动轴承结构图

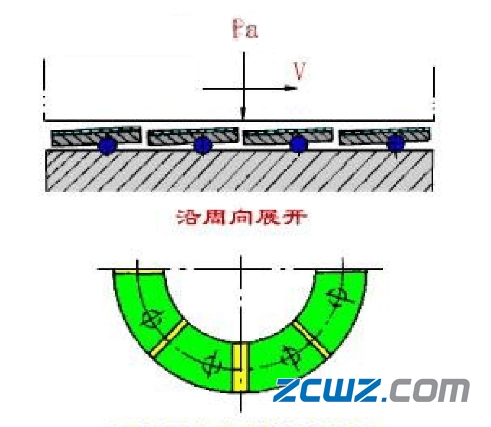

图5 可倾瓦止推轴承示意图

四、止推滑动轴承产品及用场

止推滑动轴承,是通用机械基础零件,在各种转动机械上用量大、范围广,其用量是以亿为单位计量的。典型的产品有:

1)标准或非标标准的单、双面有铜合金减摩层的止推轴承环,整圆环、半圆环、环片等;

2) 锻压机行业、重型及矿山机床、大马力柴油机用的大直径止推轴承圆环, 直径可达450mm;

3) 超厚衬背的零件有低中压齿轴油泵的浮动轴承套;

4) 凹凸半圆形、异形的零件有:柴油机中的推力轴承垫、汽车空调压缩机中的旋转滑靴,中、高压齿轮油泵中的椭圆形侧板、8字形浮动侧板等。
