轴承配合制：轴承基孔制与基轴制的区别

什么是轴承配合制：

指的是同一级限制的孔和轴组成配合的一种制度。国家标准对配合制规定了两种形式：基孔制配合和基轴制配合。

轴承基孔制与基轴制有什么区别？

轴承基孔制：

基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度，称为基孔制。基孔制配合的孔为基准孔，代号为H，国际规定基准孔的下偏差为零(图1）。

基孔制

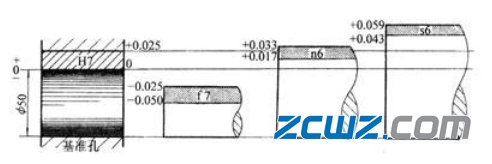

图2表示基孔制的几种配合示意图

轴承基轴制：

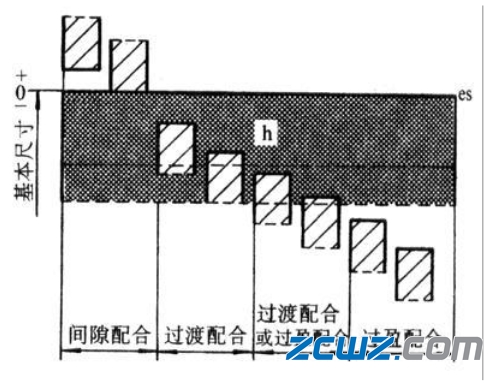

基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度，称为基轴制。基轴制配合的轴为基准轴，代号为h，国标规定基准轴的上偏差为零(图3）。

基轴制

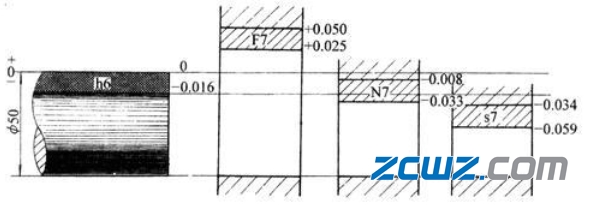

图4表示基轴制的几种配合示意图

轴承基孔制和基轴制的应用方面不同之处：

1、基孔制的选择。一般应优先选用基孔制。对于高精度的中小尺寸孔，采用基孔制可减少定值刀，量具的数量规格。

2、基轴制的选择。在可以获得明显的经济效益的情况下，选择基轴制。如农机或纺机中，用不需切削加工的冷插棒材直接作轴；结构上的特殊原因，同一基本尺寸的轴上有不同的配合要求。

3、与标准件配合的基准制选择。基准制的选择依标准件而定。比如键采用基孔制、圆柱销采用基轴制,滚动轴承的外圈与孔采用基轴制，滚动轴承的内圈与轴采用基孔制。

4、非基准制选择。为了满足配合的特殊需要，可用任意孔 ,轴公差带组成的配合。基孔制的孔为基准孔，其下偏差( EI)为零,基本偏差代号为H。基轴制的轴为基准轴,代号为h ,并规定基准轴的基本偏差即上偏差为零。就是看配合里面有H还是h。
