滑动轴承的结构

1．整体式滑动轴承  是在机体上、箱体上或整体的轴承座上直接镗出轴承孔，并在孔内镶入轴套，如图12-2所示，安装时用螺栓联接在机架上。这种轴承结构形式较多，大都已标准化。它的优点是结构简单、成本低；缺点是轴颈只能从端部装入，安装和维修不便，而且轴承磨损后不能调整间隙，只能更换轴套，所以只能用在轻载、低速及间歇性工作的机器上。

2．剖分式滑动轴承（对开式滑动轴承） 如图12-3所示，它由轴承座、轴承盖、剖分式轴瓦等组成。在轴承座和轴承盖的剖分面上制有阶梯形的定位止口，便于安装时对心。还可在剖分面间放置调整垫片，以便安装或磨损时调整轴承间隙。轴承剖分面最好与载荷方向近于垂直。一般剖分面是水平的或倾斜45°角，以适应不同径向载荷方向的要求。这种轴承装拆方便，又能调整间隙，克服了整体式轴承的缺点，得到了广泛的应用。

3．调心式滑动轴承  当轴颈较宽（宽径比B/d＞1.5）、变形较大或不能保证两轴孔轴线重合时，将引起两端轴套严重磨损，这时就应采用调心式滑动轴承。如图12-4所示，就是利用球面支承，自动调整轴套的位置，以适应轴的偏斜。

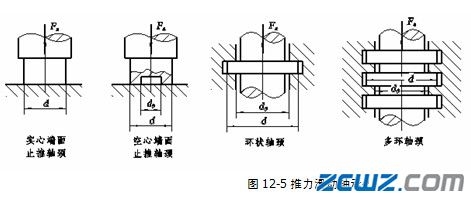

4．推力滑动轴承  推力滑动轴承用于承受轴向载荷。常见的推力轴颈形状如图12-5所示。实心端面轴颈由于工作时轴心与边缘磨损不均匀，以致轴心部分压强极高，所以很少采用。空心端面轴颈和环状轴颈工作情况较好。载荷较大时，可采用多环轴颈。
